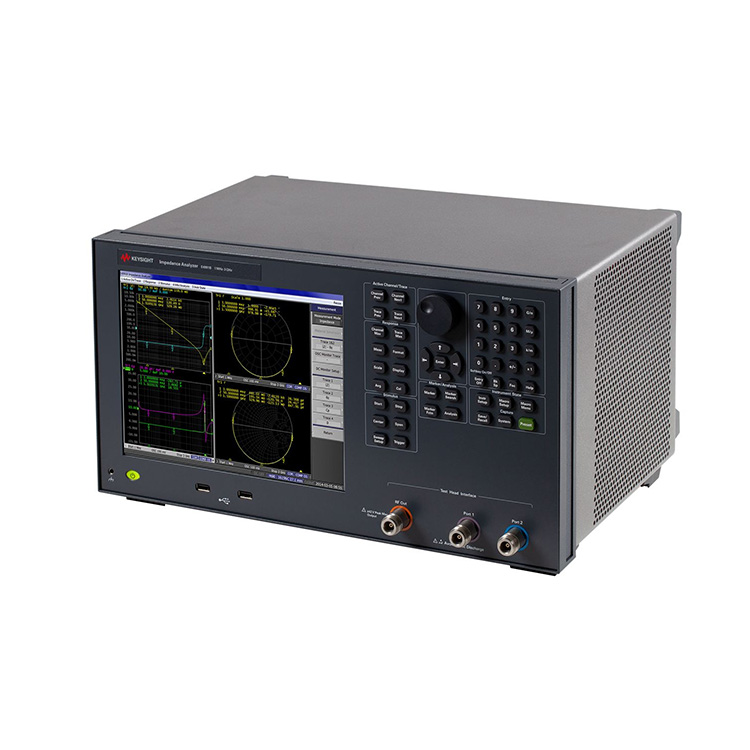

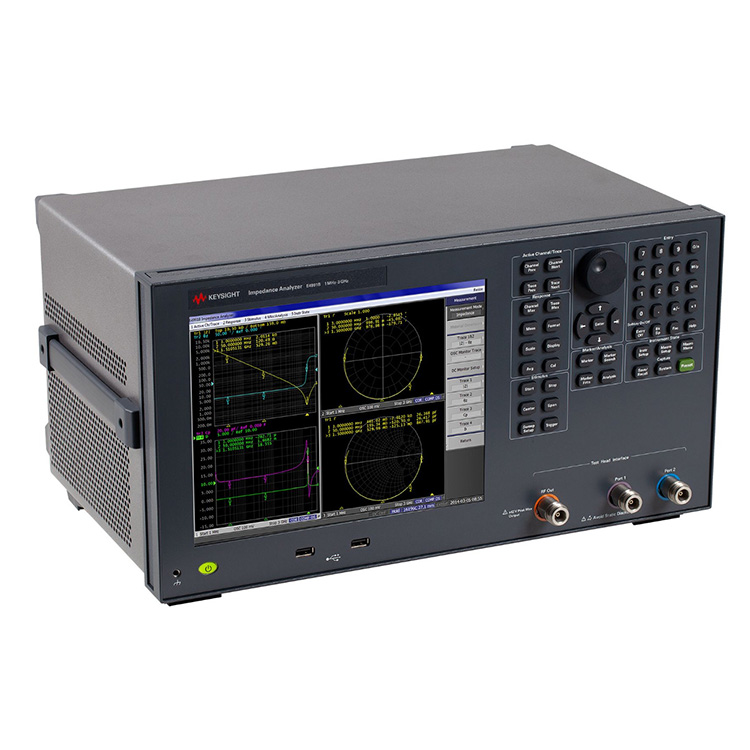

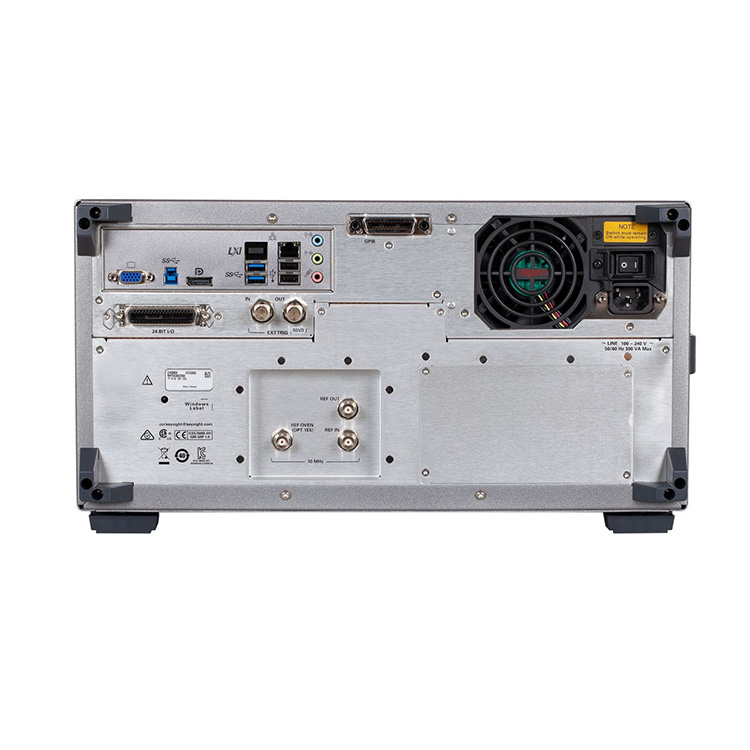

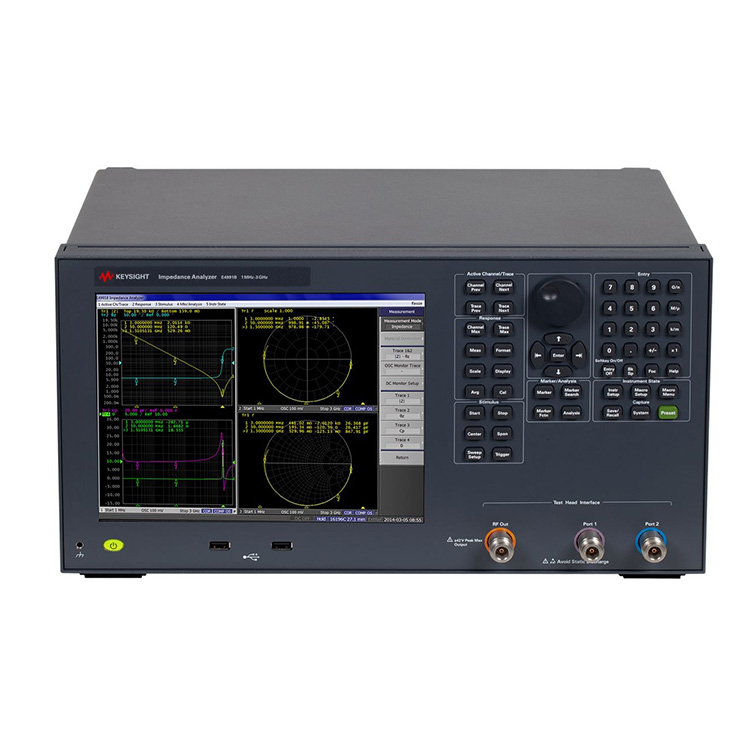

محللات المعاوقة E4991B

أبرز

يمكنك أن تطمئن إلى شراء أجهزة تحليل المعاوقة E4991B من مصنعنا. محلل المعاوقة E4991B 1 ميجا هرتز - 3 جيجا هرتز

يعد محلل المعاوقة Keysight E4991B الحل الأمثل لتوصيف وتقييم المكونات الإلكترونية وأجهزة أشباه الموصلات والمواد.

ثلاثة خيارات تردد قابلة للترقية: 1 ميجا هرتز إلى 500 ميجا هرتز/1 جيجا هرتز/3 جيجا هرتز

الدقة الأساسية ±0.65% ونطاق المعاوقة من 120 مللي أوم إلى 52 كيلو أوم (نطاق دقة القياس 10%)

معلمات القياس: |Z|، |Y|، θ، R، X، G، B، L، C، D، Q، |Γ|، Γx، Γy، θΓ، Vac، Iac، Vdc1، Idc1 (1. الخيار 001 مطلوب)

انحياز التيار المستمر المدمج (الخيار 001): 0 فولت إلى ±40 فولت، 0 أمبير إلى ±100 مللي أمبير

4 قنوات و4 آثار على شاشة LCD ملونة مقاس 10.4 بوصة تعمل باللمس

وظيفة تحليل البيانات: تحليل الدائرة المكافئة، اختبار خط الحد

قياس المواد العازلة/المغناطيسية (الخيار 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', ​​μr'', tanδ(μ)

قياس خصائص درجة الحرارة (الخيار 007) وإمكانيات القياس الموثوقة على الرقاقة (الخيار 010).

توفر خيارات قياس المواد إمكانية تحليل خصائص درجة الحرارة (الخيار 007) ووظيفة القراءة المباشرة للسماحية والنفاذية (الخيار 002).

توفر مجموعة توصيل محطة المسبار (الخيار 010) حلاً دقيقًا لقياس المعاوقة على الرقاقة أو المكونات الدقيقة يصل إلى 3 جيجا هرتز.

يدعم E4991B مجموعة واسعة من ملحقات الاختبار المصممة لجعل القياسات بسيطة وموثوقة.

سواء كنت تعمل في مجال البحث والتطوير أو ضمان الجودة أو الفحص، يعد الطراز E4991B حلاً مثاليًا لتوصيف وتقييم المكونات الإلكترونية وأجهزة ومواد أشباه الموصلات.

بالنسبة لقياس المواد، يعمل E4991B مع مجموعة قياس المواد N1500A-005 ويوفر سهولة القياس (حتى 1 جيجا هرتز)، بدءًا من تركيبات الإعداد وحتى إنشاء التقارير.

المواصفات الرئيسية
