باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك أجهزة قياس رقمية متعددة Fluke8558A عالية الجودة. يشترك جهاز 8558A في نفس النظام الأساسي مثل جهاز القياس المتعدد المرجعي 8588A المحمل بالكامل.
باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك أجهزة قياس رقمية متعددة Fluke8558A عالية الجودة. يوفر المقياس المتعدد 8558A المكون من 8.5 أرقام 5 عينات ضخمة في الثانية عالية الدقة لأتمتة النظام في المختبرات وبيئات اختبار التصنيع. يتيح تصميم نظام Fluke الجديد عالي السرعة وإمكانات التحويل الرقمي المباشر الأسرع في الصناعة زيادات كبيرة في الإنتاجية للعديد من تطبيقات الأنظمة الآلية التي تتطلب مزيجًا من أعلى سرعة وأفضل دقة. يتم تقديم الدقة الرائعة عبر نطاق قياس واسع، عبر تسع وظائف، مع واجهة مستخدم بديهية على شاشة ملونة.
يشترك جهاز 8558A في نفس النظام الأساسي مثل جهاز القياس المتعدد المرجعي 8588A المحمل بالكامل. يتميز النظام الأساسي بواجهة مستخدم بديهية مشتركة مع بنية قائمة سهلة التنقل لجميع التكوينات ومطابقة الأوامر المتوافقة مع SCPI للبيئة الآلية. تضمن منصة 8588A ما لا يقل عن 100000 قراءة في الثانية بمعدل 4.5 رقم عبر GPIB أو USBTMC أو Ethernet، وذاكرة بيانات مدمجة يمكنها استيعاب ما يصل إلى 15 مليون قراءة.

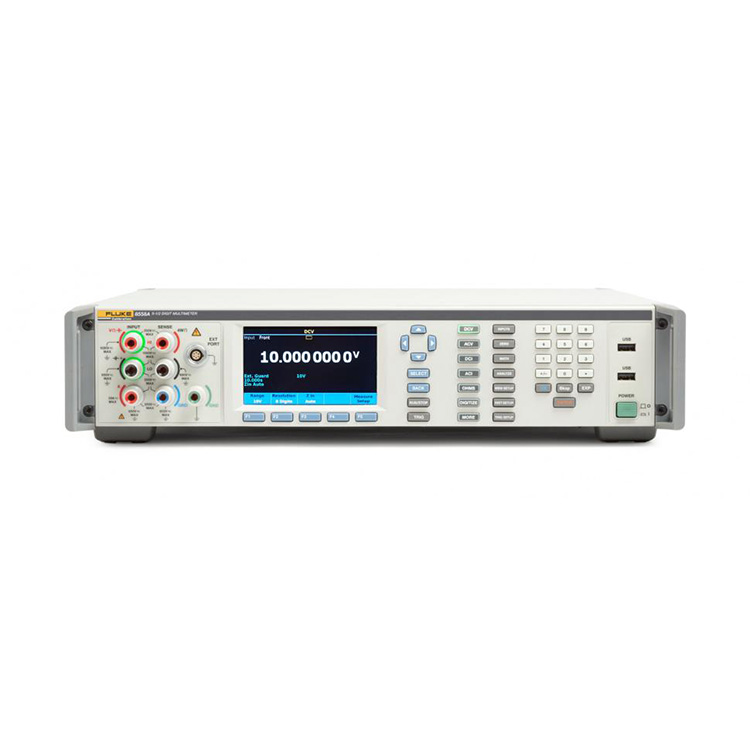

أ. محطات إدارة الاتصال المرئي
تضيء الأجهزة الطرفية النشطة لتوجيه المستخدم لإجراء الاتصالات الصحيحة.
ب. تكوينات سهلة الوصول
يتوفر النطاق والفتحة ومقاومة الإدخال ومرشح RMS وتكوينات القياس الأخرى بسهولة.
ج. شاشة عرض كبيرة ومشرقة بالألوان الكاملة
تعمل واجهة المستخدم البديهية وبنية القائمة المسطحة على تسهيل الوصول إلى التكوينات وعرض مخططات الاتجاه وأشكال الموجات وتحويل فوري سريع (FFT) والرسم البياني والإحصائيات.
د. مفتاح إلكتروني أمامي/خلفي قابل للبرمجة
يلغي التشغيل اليدوي ويسمح بنتائج نسبة فورية من خلال أمر واحد عن بعد.
E. 30 محطة طرفية (8588A فقط؛ 2A لـ 8558A)
يتيح نطاق القياس الحالي الأوسع في الصناعة من خلال محطة واحدة.
F. مفاتيح القائمة الناعمة
التكيف مع الوظيفة النشطة، وبالتالي فإن بنية القائمة بديهية وسهلة التعلم.
ز. اختيار متعدد اللغات
اختيار اللغة الإنجليزية والصينية والفرنسية واليابانية والكورية والروسية والإسبانية.
ح. تشغيل/إيقاف الزناد
تبديل حالة القياس المستمر أو التشغيل الحر.
I. منافذ USB
قم بتنزيل البيانات بسرعة وسهولة على محرك أقراص فلاش.
فلوك 8558A مع وسائل الشرح (العودة)
J. علم حساب المثلثات للداخل/الخارج
يعمل التشغيل الدقيق على زيادة التزامن في أتمتة النظام.
ك. عداد التكرار
يتيح قياس عداد التردد 100 ميجاهرتز عند 0.5 هرتز/ض.

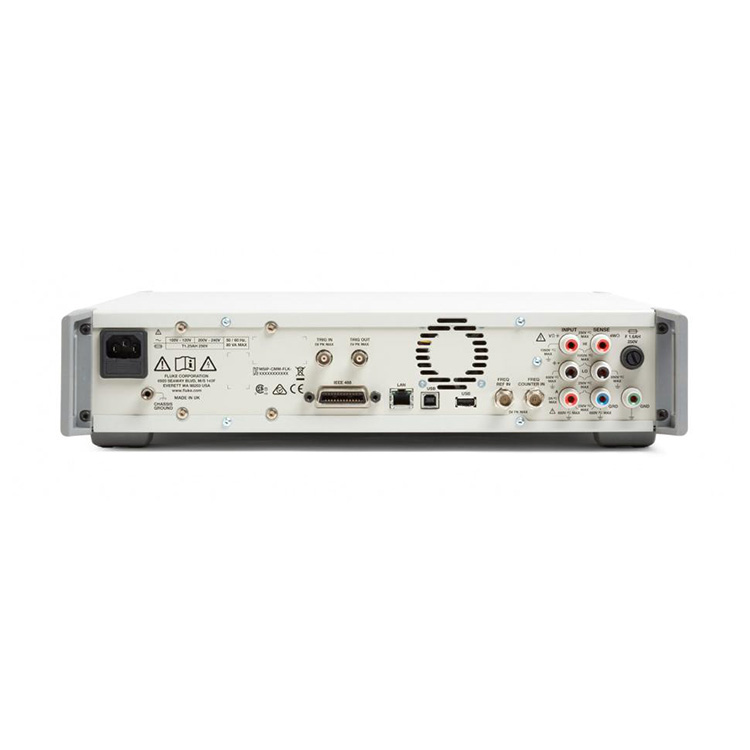

L. أطراف إدخال اللوحة الخلفية
تعكس أطراف إدخال اللوحة الأمامية لتوافق الاتصال وتسمح بقياس المسح الأمامي/الخلفي.
م.IEEE 488، LAN، واجهات USB
واجهة بعيدة قياسية لتكامل النظام بشكل مباشر.
ن. منفذ USB
قم بتنزيل البيانات بسرعة وسهولة على محرك أقراص فلاش.
O.2 محطة
الجهد المستمر
100 مللي فولت إلى 1000 فولت، (1050 فولت كحد أقصى)
2.02x مقياس كامل
الحد الأقصى للقرار: 1 nV
4.0 ميكروفولت/فولت (95%)، 5.7 ميكروفولت/فولت (99%)، سنة واحدة
0.5 ميكروفولت/فولت (95%)، 0.65 ميكروفولت/فولت (99%)، ثبات لمدة 24 ساعة
فتحة قراءة من 0 إلى 10 ثوانٍ (دقة 200 نانوثانية)
تيار مستمر
10 وا إلى 2 أمبير (8558A)
2.02x مقياس كامل
الحد الأقصى للقرار: 1 باسكال
9 ميكرو أمبير/فولت (95%)، 12 ميكرو أمبير/فولت (99%)، سنة واحدة
فتحة القراءة من 0 إلى 100 ثانية
جهد التيار المتردد
10 ميلي فولت إلى 1000 فولت، 1 هرتز إلى 10 ميجا هرتز، (1050 فولت في الدقيقة كحد أقصى)
2.02x Vpp على نطاق كامل، 1.2x Vrms على نطاق كامل
الحد الأقصى للقرار: 1 nV
80 ميكروفولت/فولت (95%)، 103 ميكروفولت/فولت (99%)، سنة واحدة
التيار المتردد
10 uA إلى 30 أمبير (8588A فقط؛ 2 أمبير لـ 8558A)
2.02x Vpp على نطاق كامل، 1 هرتز إلى 100 كيلو هرتز 1.2x Vrms على نطاق كامل
الحد الأقصى للقرار: 1 باسكال
300 ميكرو أمبير/فولت (95%)، 387 ميكرو أمبير/فولت (99%)، سنة واحدة
مقاومة
1Ω إلى 10 GΩ (20 GΩ كحد أقصى)
2.02x مقياس كامل
الحد الأقصى للدقة: 10 نانو أوم
10 μΩ/Ω (95%)، 13 μΩ/Ω (99%)، سنة واحدة
وضع التيار المنخفض ووضع الجهد العالي وعكس التيار Tru Ohms™
رقمنة V
100 مللي فولت إلى 1000 فولت، (1050 فولت كحد أقصى)
2.02x مقياس كامل
الحد الأقصى للدقة: 18 بت
5 عينات ضخمة في معدل العينة في الثانية
عرض النطاق الترددي يصل إلى 20 ميجاهرتز
رقمنة أنا
10 ميكرو أمبير إلى 30 أمبير (8588A فقط؛ 2 أمبير لـ 8558A)
2.02x مقياس كامل
الحد الأقصى للدقة: 18 بت
5 عينات ضخمة في معدل العينة في الثانية
عرض النطاق الترددي يصل إلى 4 ميجا هرتز
التردد أو الفترة
الجهد يصل إلى 10 ميجا هرتز
التيار يصل إلى 100 كيلو هرتز
تردد يصل إلى 100 ميجا هرتز على BNC
0.5 ميكرو هرتز/هرتز، سنة واحدة
السعة
1 نانو فاراد إلى 100 ميلي فهرنهايت
400 ميكروفاراد / فهرنهايت، 1 سنة
درجة حرارة
PRT والمزدوجة الحرارية
5 مللي كلفن PRT، 25 مللي كلفن TC - سنة واحدة
قوة الترددات اللاسلكية
سلسلة Rhode & Schwarz NRP DC I وAC I تحويلة خارجية
DC I وAC I تحويلة خارجية
A40B وأي تحويلة خارجية أخرى
سرعة القراءة
1 قراءة /s @ 8.5 أرقام في الذاكرة
100,000 قراءة/ثانية @ 4.5 رقم في الذاكرة
ما يصل إلى 5,000,000 (5 مللي ثانية/ثانية) قراءات/ثانية في الذاكرة المتطايرة في رقمنة V وI
نقل ما يصل إلى 500000 قراءة/ثانية عبر USB بتنسيق ثنائي
ذاكرة القياس
15 مليون قراءات متقلبة
7.5 مليون قراءة مع طابع زمني متقلب
16 جيجا غير متقلبة
GPIB، USBTMC، إيثرنت
الأوامر البعيدة الأصلية المتوافقة مع SCPI
وضع المحاكاة 8508A و3458A
الدعم الكامل لمكتبة إجراءات معايرة MET/CAL™ في محاكاة Fluke 8508A
سائق اي في اي
محرك أقراص USB صغير لنقل البيانات بسهولة بتنسيق .csv
آليات الزناد
الزناد اليدوي
BNC خارجي Trig In و Trig Out
الزناد الداخلي أو المستوى
الزناد الموقت
الزناد العصر
مشغل الخط
مشغل الحافلة
