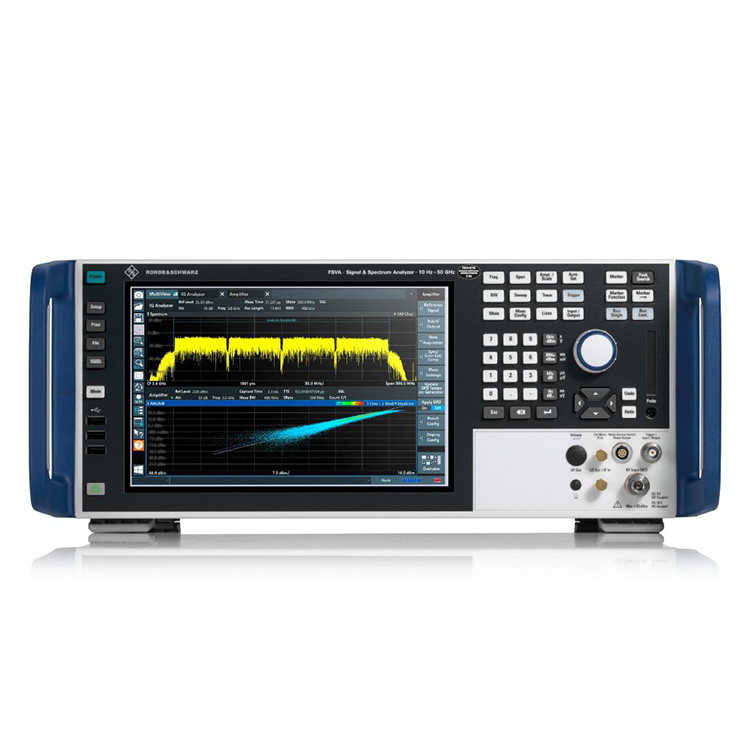

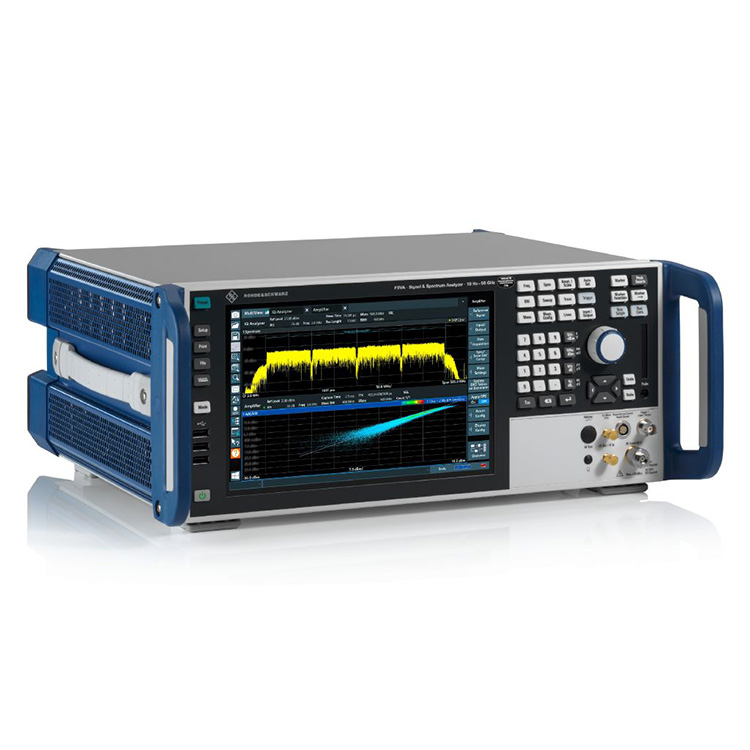

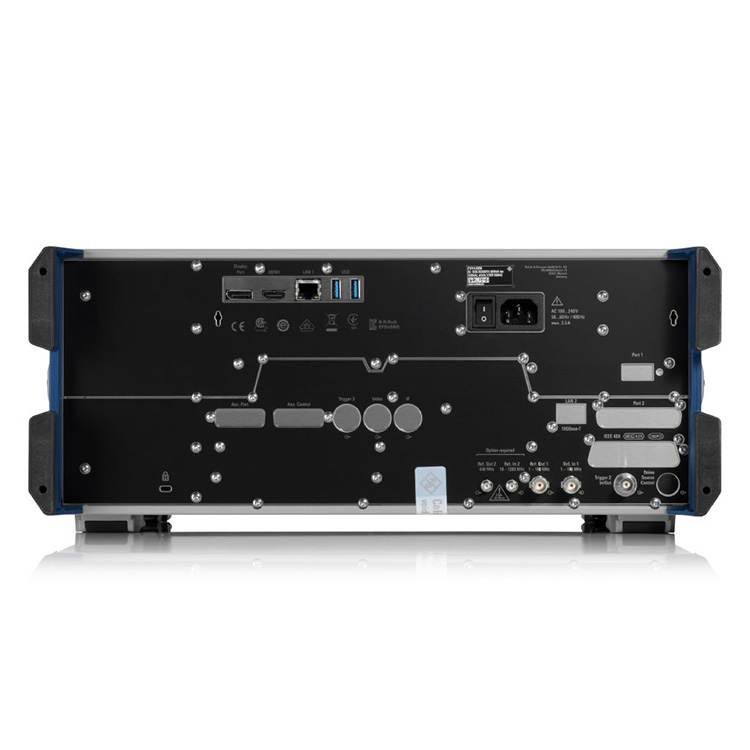

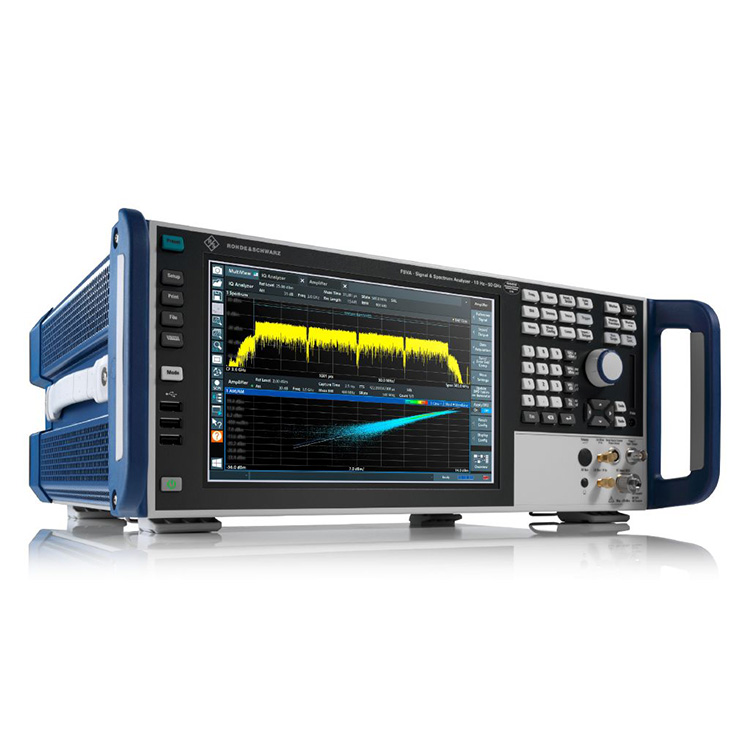

فيما يلي مقدمة لمحلل الإشارة والطيف R&S FSVA3044 عالي الجودة، على أمل مساعدتك على فهمه بشكل أفضل. نرحب بالعملاء الجدد والقدامى لمواصلة التعاون معنا لخلق مستقبل أفضل!
| عارضات ازياء | نطاق الترددات | ضجيج المرحلة | الأعلى. عرض نطاق التحليل |
| آر آند إس®FSVA3044 رقم الطلب 1330.5000.44 |
10 هرتز - 44 جيجا هرتز (2 هرتز - 44 جيجا هرتز مع خيار R&S®FSV3-B710) | < –127 ديسيبل (1 هرتز) (f = 1 جيجا هرتز، إزاحة 10 كيلو هرتز، الخيار B710) |
1 جيجا هرتز |
نطاق التردد من 2 هرتز إلى 4، 7.5، 13.6، 30، 44، 50/54 جيجا هرتز
عرض النطاق الترددي للتحليل يصل إلى 1 جيجا هرتز
ضوضاء طور SSB عند إزاحة 10 كيلوهرتز (1 جيجاهرتز): -127 ديسيبل/هرتز
واجهة المستخدم الرسومية مع اللمس المتعدد ومسجل SCPI والإجراءات القائمة على الأحداث
خيارات لتحليل الإشارات التناظرية والرقمية، بما في ذلك 5G NR
يُعد مُحلل الإشارة والطيف R&S FSVA3044 مثاليًا لتقييم إشارات الاتصالات اللاسلكية في البحث والتطوير واختبار النظام والتحقق والإنتاج. مع عرض النطاق الترددي للتحليل البالغ 400 ميجاهرتز، يمكنه التقاط أربع ناقلات 5G NR مجاورة في وقت واحد. تتيح الخيارات المخصصة لتحليل إشارة 5G NR قيم EVM أفضل من 1% لموجة حاملة عريضة 100 ميجا هرتز عند 28 جيجا هرتز.
تحليل إشارة 5G NR
تحليل إشارة 5G NR - تحليل إشارة 5G NR مع خيارات R&S®FSV3-K144 (الوصلة الهابطة) وR&S®FSV3-K145 (الوصلة الصاعدة)
عرض نطاق تحليل يصل إلى 1 جيجا هرتز، نطاق ديناميكي عالي وضوضاء منخفضة الطور
تتطلب العديد من تطبيقات القياس في الصناعات اللاسلكية وA&D والمكونات ضوضاء منخفضة الطور وعرض نطاق تحليل واسع ونطاق ديناميكي عالي. يعد محلل الإشارة والطيف R&S®FSVA3000 الأداة المثالية لإنتاج أنظمة الاتصالات اللاسلكية ومكوناتها والتحقق منها وكذلك لتطبيقات الخدمة والصيانة في سوق البحث والتطوير.
يلتقط عشر ناقلات 5G NR في وقت واحد
يتيح الحد الأقصى لعرض نطاق التحليل البالغ 1 جيجا هرتز إمكانية التقاط ما يصل إلى عشر ناقلات 5G NR في وقت واحد بعرض نطاق 100 ميجا هرتز لكل منها.
يتفوق جهاز R&S®FSVA3000 في الوصول السريع إلى نتائج القياس بفضل إعداده البسيط والسريع
ميزات R&S®FSVA3000
عرض اللمس المتعدد
مسجل SCPI لسهولة تطوير برنامج الاختبار
الإجراءات المستندة إلى الأحداث لتصحيح أخطاء أحداث DUT النادرة
التحكم الذكي في مولد الإشارة من خلال الوصول المباشر إلى الإعداد
إجراءات R&S®FSVA3000 المستندة إلى الأحداث
استكشاف أخطاء أحداث DUT النادرة وإصلاحها بشكل بسيط: اختر حدثًا مثل فشل سطر الحد أو لقطة شاشة من قوائم اللمس.
سرعة القياس السريعة للإنتاج
يتطلب الإنتاج الآلي للمكونات والوحدات والأجهزة قياسات طيفية بالإضافة إلى إزالة تشكيل الإشارة. يقوم محلل الإشارة والطيف R&S®FSVA3000 بتنفيذ سيناريوهات قياس معقدة في أقل وقت ممكن.
يوفر خيار طاقة الكمبيوتر المحسن وحدة معالجة مركزية رباعية النواة لتسريع عملية إزالة تشكيل الإشارة الرقمية. كما أنه يضيف نظام ناقل PCIe 3.0 داخلي لنقل بيانات القياس بشكل أسرع. في أنظمة الاختبار السحابية، تتيح واجهة LAN الاختيارية بسرعة 10 جيجابت/ثانية نقل بيانات I/Q بسرعة إلى الشبكة.
قياس ACLR
توفر قياسات ACLR المستندة إلى FFT تحسينات كبيرة في السرعة مقارنة بالقياسات التي تم مسحها. لا يزال R&S®FSVA3000 يتمتع بنطاق ديناميكي ممتاز.
