Dongguan Qihang Electronic Technology Co.,Ltd. يتميز محلل الإشارة والطيف R&S FSW43 بتصميم مميز وأداء عملي وسعر تنافسي، RBW (عرض النطاق الترددي للدقة): RBW هي معلمة تستخدم لتعيين عرض النطاق الترددي لمرشحات المحلل. إنه يؤثر على القدرة على التمييز بين مكونات التردد المتقاربة في الطيف.
| عارضات ازياء | نطاق الترددات | ضجيج المرحلة | الأعلى. عرض نطاق التحليل |
| آر آند إس®FSW43 رقم الطلب 1331.5003.43 |
2 هرتز - 43.5 جيجا هرتز | < –136 ديسيبل (1 هرتز) (f = 1 جيجا هرتز، إزاحة 10 كيلو هرتز) |
512 ميجا هرتز |
ضوضاء منخفضة الطور لا مثيل لها وأفضل حساسية في السوق
عرض النطاق الترددي للتحليل الداخلي 8.3 جيجا هرتز
عرض النطاق الترددي للتحليل في الوقت الحقيقي 800 ميجاهرتز
يعمل مسجل SCPI على تبسيط عملية إنشاء التعليمات البرمجية
يتيح النطاق الديناميكي العالي أداءً متميزًا لـ EVM
أداء التردد اللاسلكي الذي يلبي المتطلبات الصارمة

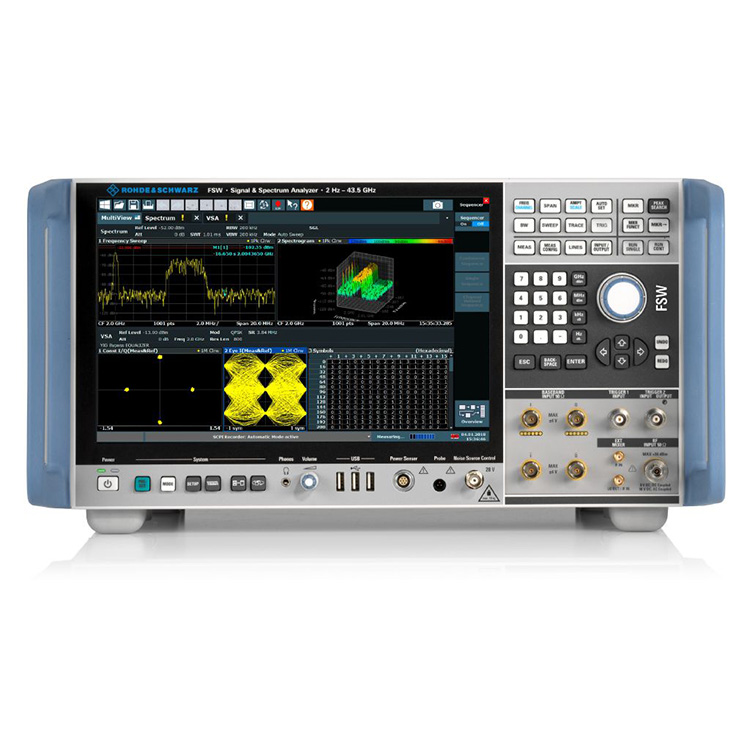

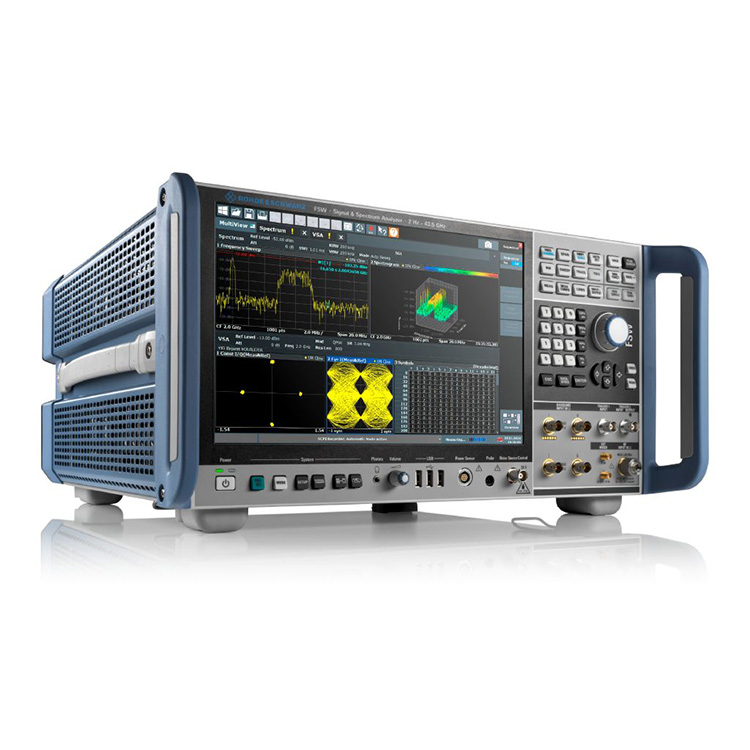

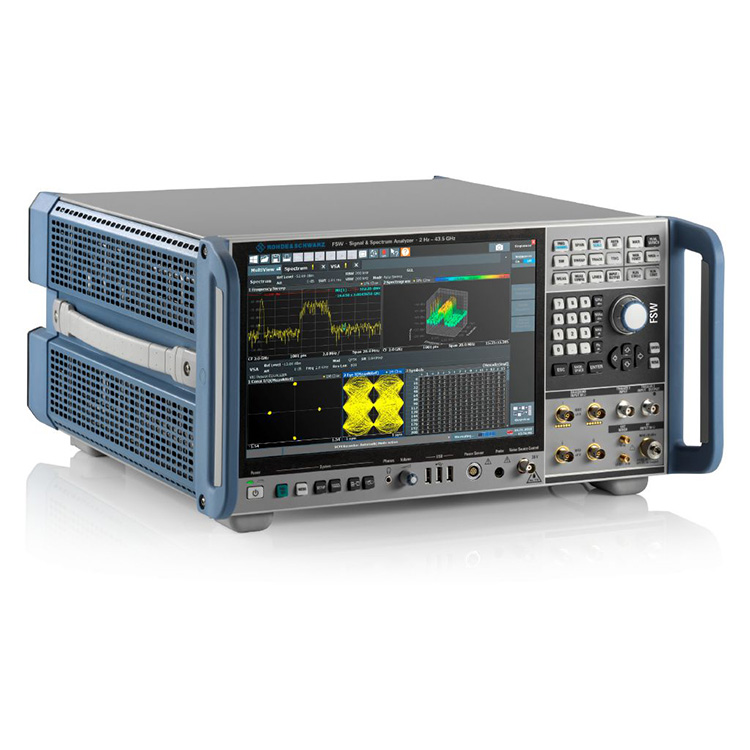

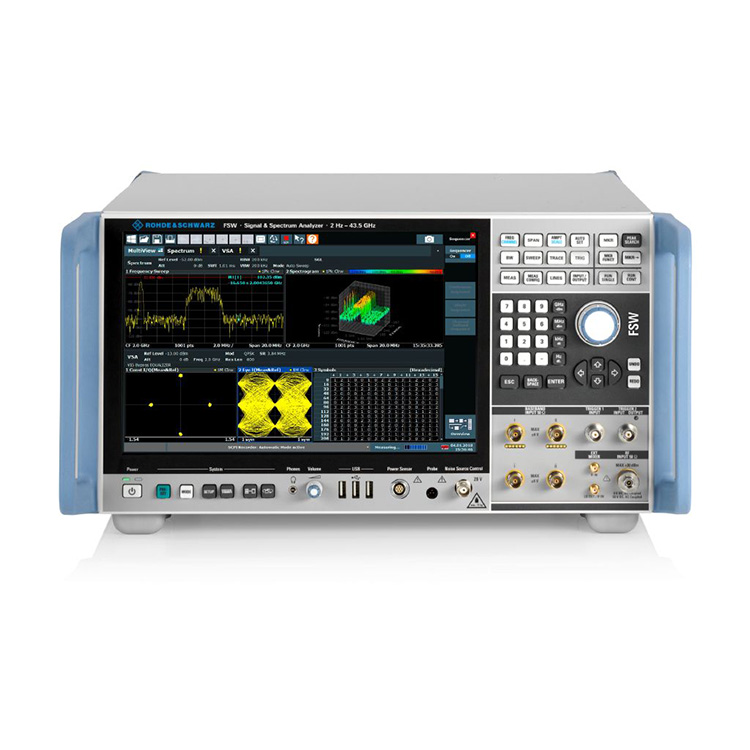

يعيد محلل الإشارة والطيف R&S FSW43 تعريف أفضل أجهزة تحليل الإشارة والطيف، مما يوفر ضوضاء فائقة لمرحلة التردد اللاسلكي، ومتوسط مستوى الضوضاء المعروض، وقمع التشكيل البيني، والنطاق الديناميكي لـ ACLR والقياسات التوافقية.
ضجيج المرحلة
ضوضاء الطور عند تردد الموجة الحاملة 10 جيجا هرتز عند إزاحة 10 كيلو هرتز من الموجة الحاملة: الطباع. -133 ديسيبل (1 هرتز).
مصممة للراحة
شاشة عالية الدقة مقاس 12.1 بوصة ومتعددة اللمس مع دعم للإيماءات - تصميم مسطح بمظهر ومظهر Windows 10
يمكن عرض قياسات مختلفة في وقت واحد في نوافذ منفصلة، مما يجعل تفسير النتائج أسهل
يعمل مسجل SCPI المدمج على تبسيط إنشاء التعليمات البرمجية للقياسات التلقائية التي يتم التحكم فيها عن بعد
واجهة مستخدم مريحة
جهاز R&S®FSW المتقدم بدقة عالية مقاس 12.1 بوصة وشاشة تعمل باللمس المتعدد وغير ذلك الكثير.
تحليل متعمق لإشارات الطبقة المادية 5G
يتيح لك عرض نطاق التحليل الداخلي الواسع والقابل للتطوير R&S®FSW الذي يصل إلى 8.3 جيجا هرتز التقاط النطاق الترددي الكامل لإشارة الوصلة الهابطة وتقييم النظام بأكمله.
تغطي خيارات R&S®FSW-K144 وR&S®FSW-K145 قياسات الوصلة الهابطة والصاعدة داخل النطاق لـ 3GPP 5G NR. يتم تحليل كل إطار فرعي للإشارة ويتم توفير مجموعة واسعة من نتائج القياس، بما في ذلك EVM والتردد والطاقة للقنوات والإشارات المختلفة.
تطبيق R&S®FSW-K144 5G للوصلة الهابطة للراديو الجديد
يكتشف R&S®FSW-K144 العديد من المعلمات ويضبطها تلقائيًا، مما يمنحك مزيدًا من الوقت للتركيز على الرؤى من التحليل التفصيلي.
تحليل سريع وشامل لإشارة الرادار
بالإضافة إلى عرض النطاق الترددي الواسع للتحليل (يصل إلى 8.3 جيجا هرتز)، فإن وظائف تحليل R&S®FSW ضرورية لاختبار الرادار.
يقيس تطبيق قياس النبض R&S®FSW-K6 جميع معلمات النبض ذات الصلة بلمسة مفتاح
يقيس خيار قياس الفص الجانبي للوقت R&S®FSW-K6S معلمات ضغط النبض
يقوم خيار R&S®FSW-K60/K60H بتحليل إشارات قفز التردد
خيار قياس النبض R&S®FSW-K6
يقيس تطبيق قياس النبض R&S®FSW-K6 جميع معلمات النبض ذات الصلة بلمسة زر واحدة.
تحليل إشارة النطاق العريض خالية من الصور في النطاق E

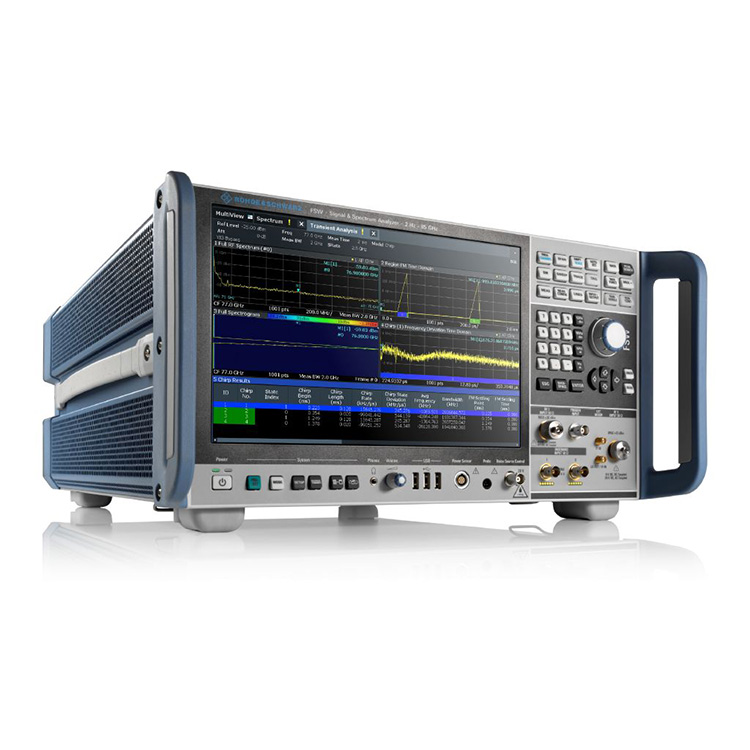

يتميز محلل الإشارة والطيف R&S®FSW85 بمحدد YIG مسبق للترددات بين 8 جيجا هرتز و85 جيجا هرتز، مما يوفر تحليل طيف خالي من الصور. يتيح لك عرض النطاق الترددي الواسع للتحليل (حتى 8.3 جيجا هرتز) جنبًا إلى جنب مع خيار قياس التحليل العابر/الزقزقة R&S®FSW-K60/-K60C وصف إشارات FMCW بعرض يصل إلى 5 جيجا هرتز مثل تلك المستخدمة في رادارات السيارات.
قياسات رادارية للسيارات
إشارة FMCW بعرض نطاق 2 جيجا هرتز عند 77 جيجا هرتز مقاسة بخيار R&S®FSW-K60C وامتداد عرض النطاق الداخلي R&S®FSW-B2001 2 جيجا هرتز
حلول قياس عالية الأداء لتصميم وتطوير واختبار حمولات الأقمار الصناعية وأنظمة الحمولة الفرعية ومكوناتها
يقدم R&S®FSW تطبيقات قياس مخصصة للقياسات الأكثر أهمية مثل تأخير المجموعة، والخطية، ونقل الكسب، ونسبة قدرة الضوضاء (NPR)، وما إلى ذلك. كما أنه يزيل تشكيل إشارات التردد اللاسلكي عبر الأقمار الصناعية للعديد من المعايير مثل DVB-S2X وOneWeb. يلبي عرض نطاق التحليل الواسع والقابل للتطوير R&S®FSW (حتى 8.3 جيجا هرتز) الطلب المتزايد على عروض نطاق الإشارة الواسعة.
قياسات تأخير مجموعة الموجات الحاملة المتعددة R&S®FSW-K17
يقيس تأخير المجموعة المطلق والنسبي بدقة عالية خلال أجزاء من الثانية.
لا تفوت أي شيء مع خيار تحليل الطيف في الوقت الحقيقي
تتيح خيارات الوقت الفعلي لـ R&S®FSW للمستخدمين اكتشاف التداخل المتقطع القصير للغاية في نطاق النانو ثانية بشكل موثوق حتى على مقربة من الموجات الحاملة القوية - في عرض نطاق يصل إلى 800 ميجاهرتز. يمكّن تحليل الطيف في الوقت الفعلي المستخدمين من تحليل خوارزميات قفز التردد الحالية وإنشاء خوارزميات بديلة لمنع الاصطدامات بين إشارات المعايير المختلفة العاملة في نفس نطاق التردد.
الطيف في الوقت الحقيقي لنطاق ISM عند 2.4 جيجا هرتز
يحلل ويمنع التصادمات بين الإشارات ذات المعايير المختلفة العاملة في نفس نطاق التردد (مثل WLAN وBluetooth®).
تحليل الإشارات الرقمية
يمكّن خيار تحليل إشارة المتجه R&S®FSW-K70 المستخدمين من التحليل المرن للموجات الحاملة الفردية المعدلة رقميًا وصولاً إلى مستوى البت. يعمل مفهوم التشغيل المنظم بوضوح على تبسيط القياسات على الرغم من وجود مجموعة واسعة من أدوات التحليل. يسمح R&S®FSW-K70M بتحليل الإشارات باستخدام نظامي تعديل مختلفين، مثل إشارات DVB-S2X. ويقيس امتداد R&S®FSW-K70P خطأ البت الخام معدل (BER) على بيانات PRBS حتى PRBS23.
تحليل الإشارة المعدلة 1024QAM
مخطط الكوكبة وجدول النتائج وجدول الرموز وتوزيع EVM.
