مستشعرات طاقة الصمام الثنائي ثلاثية المسارات R&S NRP67SN-V

النماذج المتاحة

حقائق أساسية

قياسات طاقة سريعة ودقيقة لموجات الاتصالات والإشارات المعدلة

100,000 قراءة/ثانية

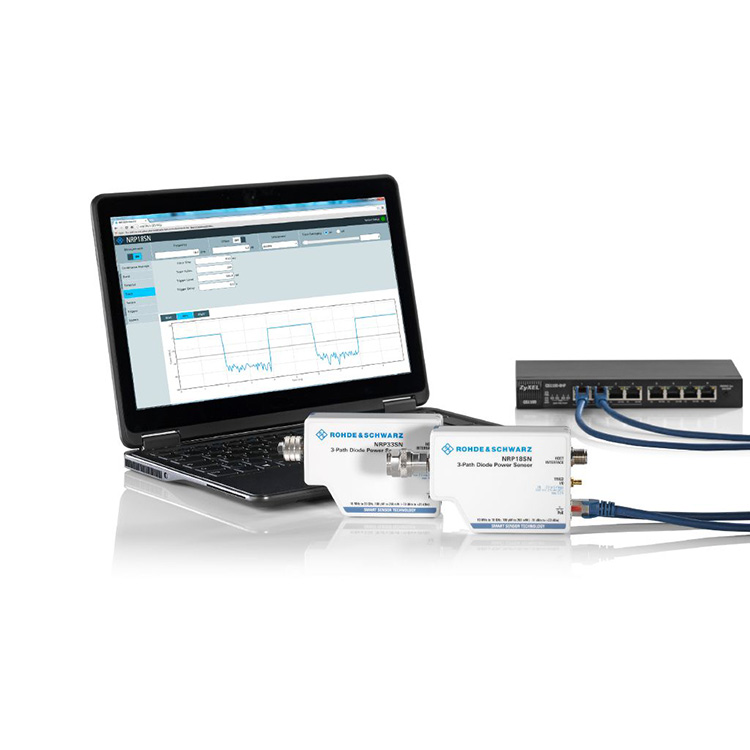

التحكم والمراقبة عبر LAN وUSB

أجهزة استشعار لتطبيقات الطاقة العالية

تشغيل مرن مع الوحدة الأساسية R&S®NRX

سريع ودقيق ومزود بميزات لقياس CW والإشارات المعدلة

تستخدم مستشعرات الطاقة R&S®NRPxxS/SN ثلاثة مسارات منفصلة للصمام الثنائي، يعمل كل منها في نطاق الكاشف الأمثل. ونتيجة لذلك، يمكن تحديد متوسط ​​القدرة بدقة عالية بغض النظر عن نوع التشكيل. بالكاد تتأثر نتائج القياس بالإشارات المتداخلة أو التوافقيات. وبالتالي فإن مستشعرات الطاقة R&S®NRPxxS/SN تتصرف بطريقة مشابهة لمستشعرات الطاقة الحرارية ولكنها توفر سرعة أعلى بكثير. إنها توفر نطاقًا ديناميكيًا يصل إلى 93 ديسيبل مع حد قياس أقل ممتاز يبلغ -70 ديسيبل ميلي واط.

مستشعر الطاقة العالمي

الحل المثالي للعديد من التطبيقات

تعد مستشعرات طاقة الصمام الثنائي ثلاثية المسارات مناسبة للعديد من التطبيقات، نظرًا لأنها تدعم المتوسط ​​المستمر، ومتوسط ​​الاندفاع، ومتوسط ​​الفترة الزمنية، ومتوسط ​​البوابة، وقياسات التتبع. تتميز هذه المستشعرات بأداء متميز وسرعة ودقة قياس غير مسبوقة، ويمكن استخدامها لإجراء قياسات دقيقة لمتوسط ​​الطاقة على الإشارات اللاسلكية مثل GSM و3GPP وكذلك على إشارات النطاق الترددي الأعلى مثل LTE أو LTE-Advanced أو 5G.

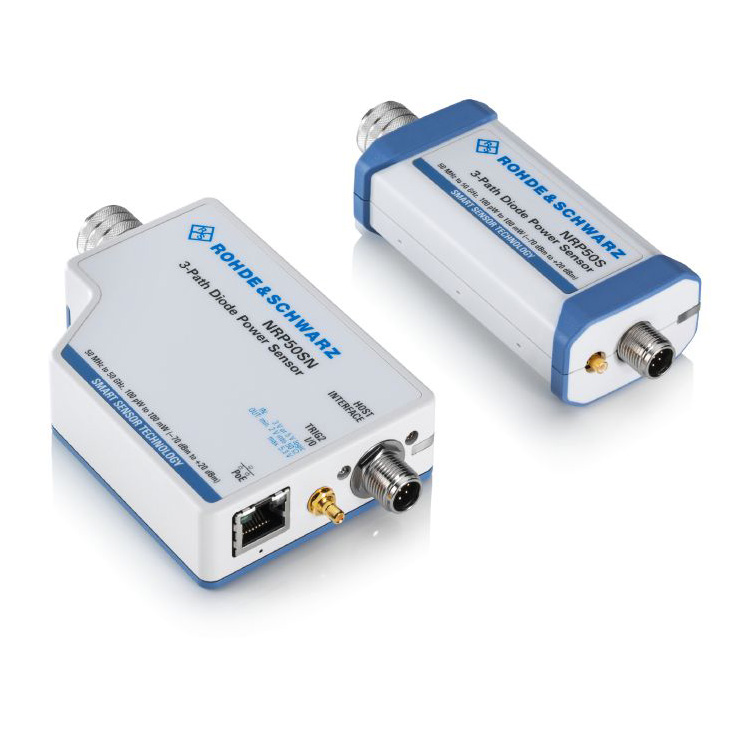

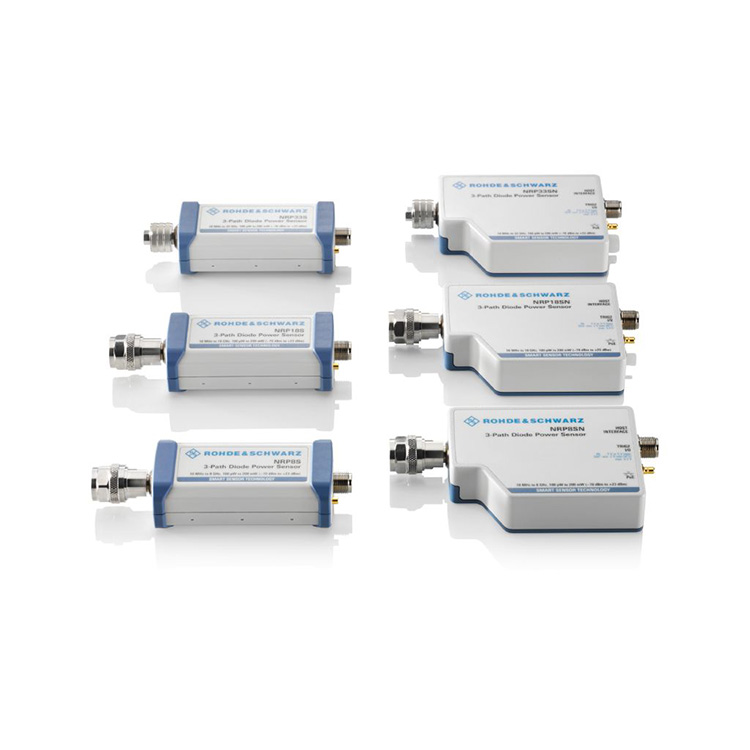

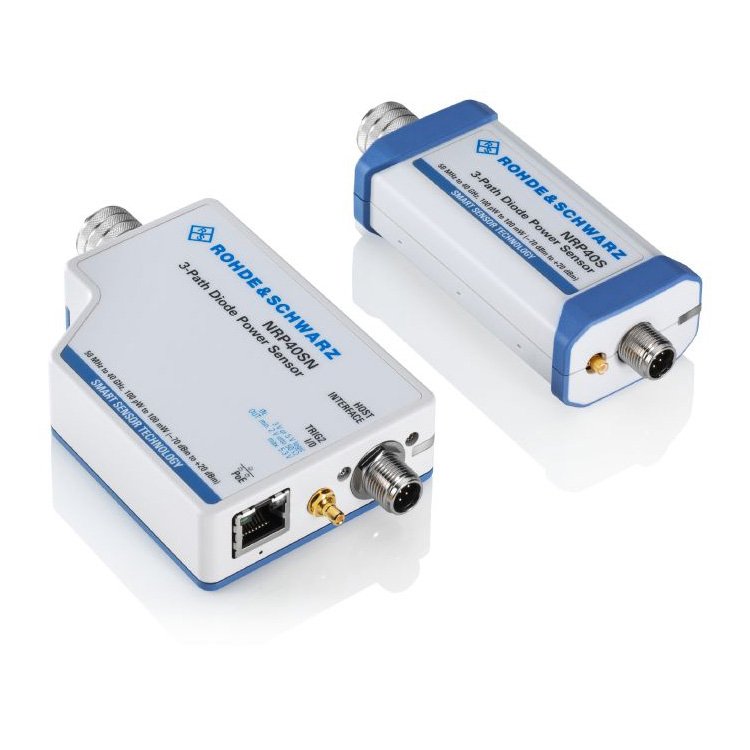

مجرد جزء صغير من عائلة R&S®NRPxxS(N).

النطاق الديناميكي 93 ديسيبل

تحسين مفهوم المسار الثلاثة

تستخدم مستشعرات الطاقة R&S®NRPxxS(N) ثلاثة مسارات منفصلة للصمام الثنائي، يعمل كل منها في نطاق الكاشف الأمثل. ويمكن تحديد متوسط ​​القدرة بدقة عالية بغض النظر عن نوع التشكيل. بالكاد تتأثر نتائج القياس بالإشارات المتداخلة أو التوافقيات. وبالتالي فإن مستشعرات الطاقة R&S®NRPxxS(N) تتصرف بشكل مشابه لمستشعرات الطاقة الحرارية ولكنها توفر سرعة أعلى بكثير ونطاق ديناميكي يصل إلى 93 ديسيبل.

مفهوم مبتكر ثلاثي المسارات

سرعة ودقة قياس غير مسبوقة

حتى عند المستويات المنخفضة التي تصل إلى -70 ديسيبل واط

ولزيادة دقة القياس عند المستويات المنخفضة، من الضروري حساب متوسط ​​القيم المقاسة المتعددة. في حين أن المتوسط ​​يقلل من عنصر الضوضاء، فإنه يؤدي أيضًا إلى إبطاء القياس. ولذلك تم تصميم مستشعرات الطاقة R&S®NRPxxS(N) مع وضع ضوضاء قياس منخفضة للغاية في الاعتبار.

يمكن لمستشعرات الطاقة R&S®NRPxxS(N) إجراء قياسات تصل إلى حد أدنى يبلغ -70 ديسيبل ميلي واط بأعلى سرعة ودقة متاحة حاليًا في السوق.

الوضع السريع الجديد

قياس وقت غير محدود بما يصل إلى 100.000 قياس/ثانية

في الوضع المتوسط ​​المستمر السريع، يمكن لمستشعرات الطاقة R&S®NRPxxS(N) إجراء ما يصل إلى 100000 قياس/ثانية مع حد أدنى لوقت تكرار الزناد يبلغ 100 ميكروثانية دون فقدان أي قياس. يتم تحقيق سرعة القياس هذه باستخدام الوضع المخزن مؤقتًا. في الوضع المخزن مؤقتًا، يتم جمع كافة البيانات المقاسة داخل المستشعر ونقلها في كتلة واحدة إلى مضيف المستشعر. تقوم مستشعرات R&S®NRPxxS(N) بتنفيذ الوضع السريع الجديد دون قيود زمنية!

أجهزة استشعار لتطبيقات الطاقة العالية

إجراء قياسات الطاقة حتى 30 واط

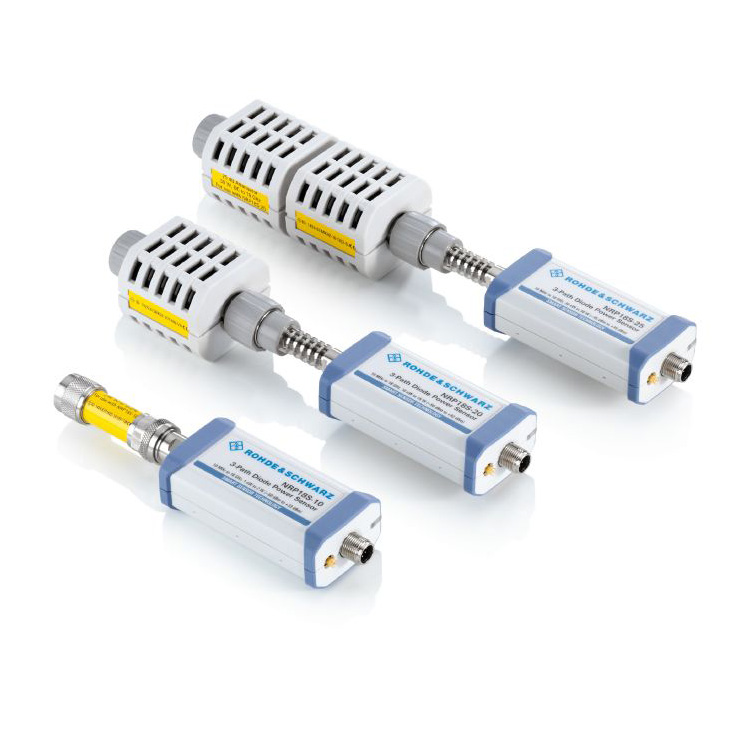

تتكون مستشعرات طاقة الصمام الثنائي ثلاثية المسارات R&S®NRP18S-10 وR&S®NRP18S-20 وR&S®NRP18S-25 عالية الطاقة من R&S®NRP18S ومخفف تيار 10/20/25 ديسيبل. إنها قادرة على إجراء قياسات طاقة تصل إلى 2 وات و15 وات و30 وات. عند استخدامها مع المخفف، يتم تصحيح أخطاء عدم التطابق بين المستشعر والمخفف تلقائيًا. يتم تحديد معلمات S للمخفف وتخزينها في المستشعر أثناء الإنتاج.

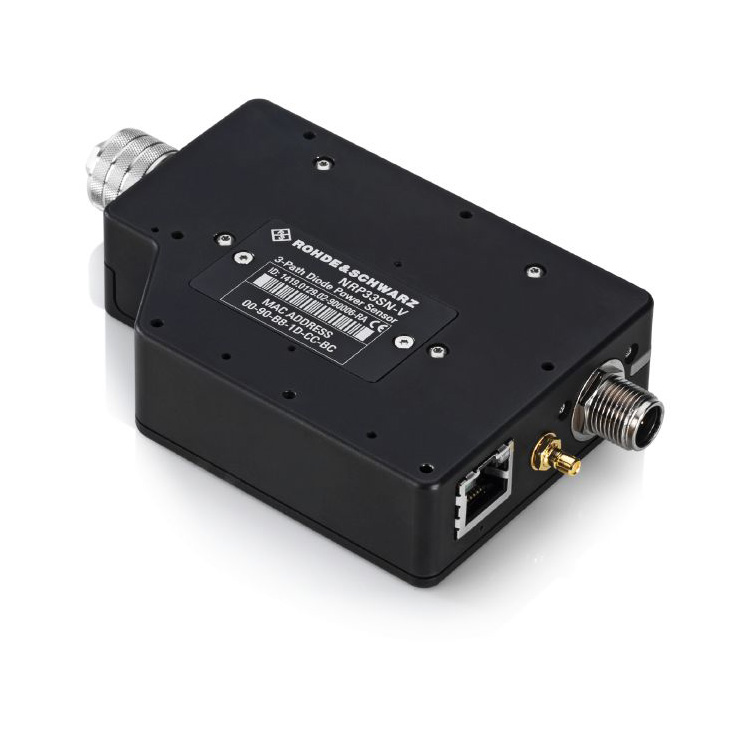

مستشعر طاقة الصمام الثنائي ثلاثي المسارات المتوافق مع TVAC

مصمم خصيصًا للاستخدام في غرف التفريغ الحراري (TVAC).

تم تصميم مستشعر الطاقة المتوافق مع R&S®NRPxxSN-V TVAC لتطبيقات الاتصالات عبر الأقمار الصناعية في نطاق تردد يصل إلى 67 جيجا هرتز. يتم خبز جميع المكونات في غرفة مفرغة أثناء عملية الإنتاج، لذلك يتم تقليل إطلاق الغازات إلى الحد الأدنى. بفضل قدرة الشبكة المحلية (LAN)، يمكن التحكم بسهولة في مستشعرات الطاقة ومراقبتها من خارج الحجرة بينما تضمن فتحات التهوية الموجودة في الهيكل معادلة الضغط.
