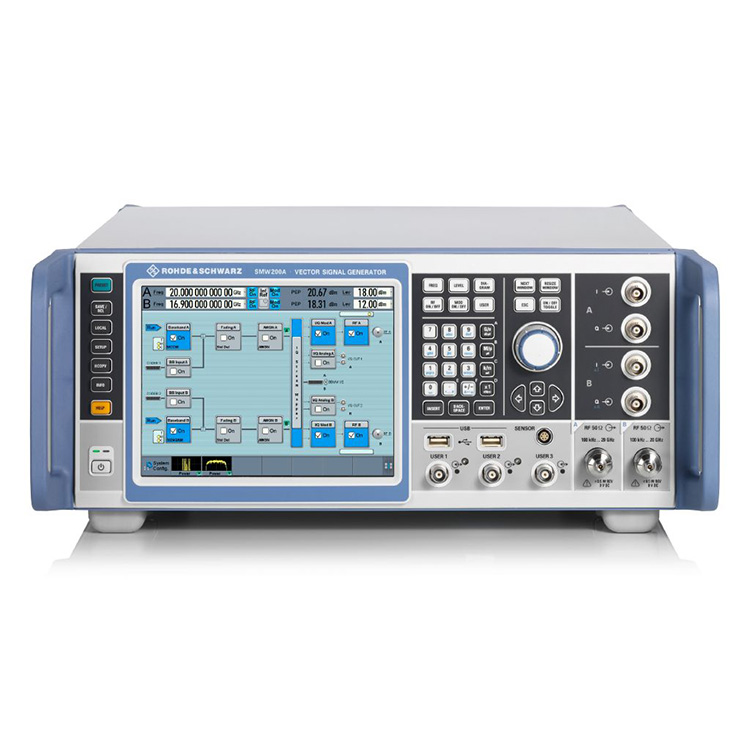

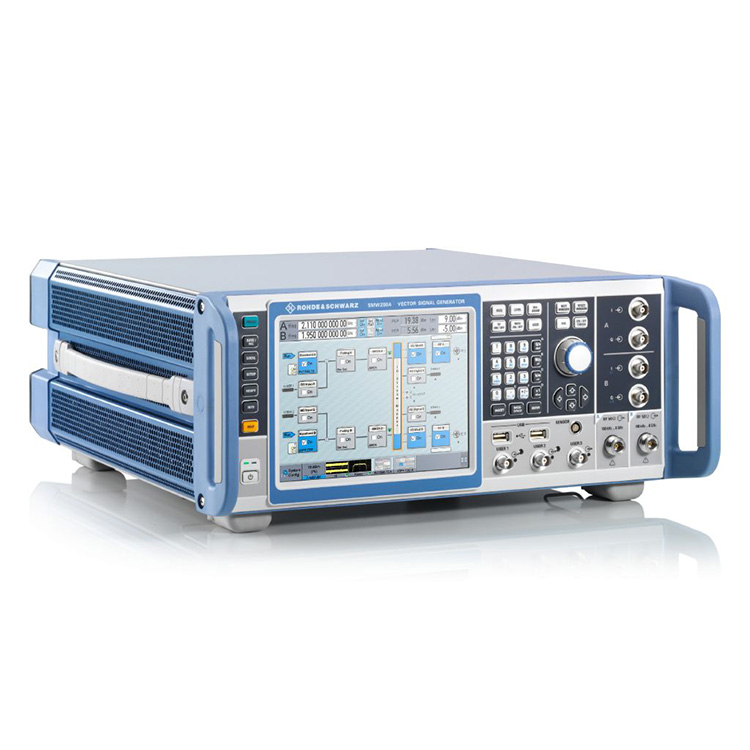

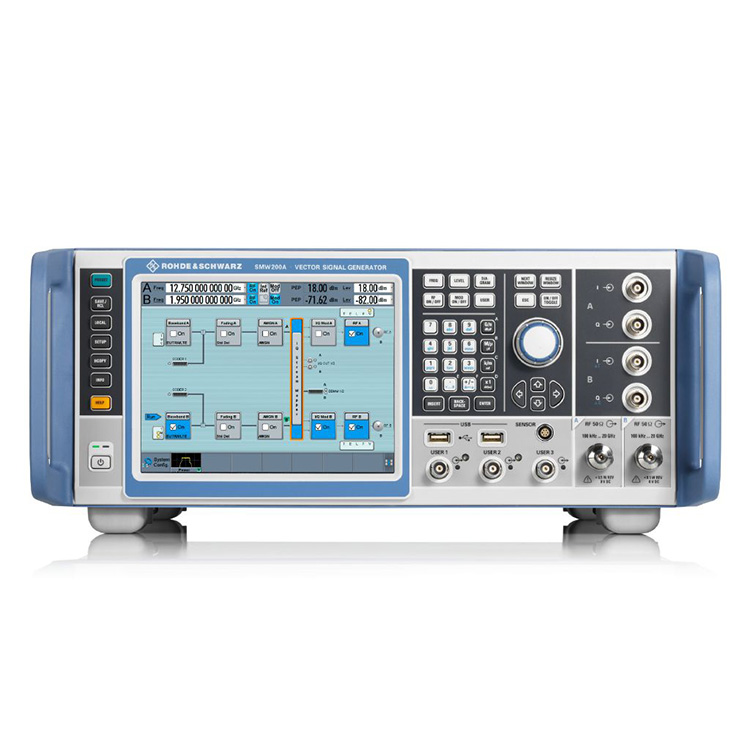

باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك مولدات الإشارة R&S SZU100A. ويمكن أيضًا تجهيزه بحد أقصى وحدتي نطاق أساسي داخلي وأربع وحدات محاكاة للتلاشي. ينتج عن هذا المفهوم مولدين للإشارات المتجهة كاملة المواصفات في وحدة واحدة، مما يتيح سهولة توليد سيناريوهات الإشارات المعقدة.
| اسم المنتج | نطاق التردد | نطاق المستوى | عرض النطاق الترددي لتعديل I/Q | التوافقيات |
| آر آند إس®SZU100A | 100 كيلو هرتز - 67 جيجا هرتز | -120 ديسيبل - +18 ديسيبل | 2 جيجا هرتز داخلي 2 جيجا هرتز خارجي |
<-55dBc> 3.5 جيجا هرتز |
نطاق التردد يصل إلى 67 جيجا هرتز (مسار مزدوج: حتى 44 جيجا هرتز)
عرض النطاق الترددي تعديل 2 جيجا هرتز
تلاشي متكامل مع عرض نطاق يصل إلى 800 ميجاهرتز وما يصل إلى 8 × 8 MIMO
توليد الإشارات لجميع معايير الاتصالات الرقمية الرئيسية
نظام GNSS المتقدم ومحاكاة الرادار
باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك مولدات الإشارة R&S SZU100A. تختلف متطلبات الأداء والوظيفة وفقًا لإعداد الاختبار والتطبيق. يعتبر R&S®SZU100A منقطع النظير في إتقان هذه المتطلبات المتنوعة ويضع معايير جديدة لمولدات الإشارة. عند تطوير أي نوع من DUT والتحقق منه، بما في ذلك المكونات والوحدات والمحطات الأساسية الكاملة، يقوم R&S®SZU100A بسهولة بإنشاء إشارات الاختبار المناسبة بأداء عالٍ. يتميز R&S®SZU100A بتصميم معياري مرن يمكن تجهيزه بالخيارات التي تتطلبها التطبيقات بالضبط. أي تكوين ممكن، بدءًا من مولد إشارة ناقل كلاسيكي أحادي المسار إلى جهاز اختبار مستقبل MIMO متعدد القنوات.
يغطي R&S®SZU100A نطاق تردد يصل إلى 67 جيجا هرتز كأداة أحادية المسار وما يصل إلى 44 جيجا هرتز كأداة ثنائية المسار. ويمكن أيضًا تجهيزه بحد أقصى وحدتي نطاق أساسي داخلي وأربع وحدات محاكاة للتلاشي. ينتج عن هذا المفهوم مولدين للإشارات المتجهة كاملة المواصفات في وحدة واحدة، مما يتيح سهولة توليد سيناريوهات الإشارات المعقدة.
يوفر المُركب القياسي المتطور في R&S®SZU100A ضوضاء طور SSB استثنائية وأداء غير متناغم. تتوفر العديد من خيارات الضوضاء المرحلية المنخفضة لتحسين الأداء بشكل أكبر. تتيح خيارات R&S®SMW-B711/B721 ذات الضوضاء الطورية المنخفضة للغاية أفضل أداء لضوضاء الطور. يعد R&S®SZU100A مثاليًا للقياسات التي تتطلب نقاء طيفيًا.
يغطي مُعدِّل I/Q واسع النطاق مع عرض نطاق ترددي للترددات اللاسلكية يصل إلى 2 جيجا هرتز جميع التطبيقات في نطاق تردده، بما في ذلك الاتصالات اللاسلكية والاتصالات عبر الأقمار الصناعية والرادار. يمكن للنطاق الأساسي الداخلي إنشاء إشارات بحد أقصى يبلغ 2 جيجا هرتز من عرض نطاق تعديل التردد اللاسلكي.
تضمن محولات D/A الحديثة وتصميم سلسلة الترددات اللاسلكية الممتاز استجابة تردد تعديل استثنائية <0.4 ديسيبل على عرض النطاق الترددي 2 جيجا هرتز مع أداء ممتاز لـ EVM.
يوفر R&S®SZU100A محاكاة قناة متكاملة لما يصل إلى 800 ميجاهرتز من عرض النطاق الترددي المتلاشي. تتوفر ملفات تعريف التلاشي لجميع المعايير الرئيسية كإعدادات مسبقة. مع ما يصل إلى 64 قناة خبو، يمكن تكوين جميع سيناريوهات خبو MIMO الرئيسية مثل 2x2 و3x3 و4x4 و8x4 و4x8 و8x8 في أداة واحدة. يتم أيضًا دعم تجميع ما يصل إلى ثماني موجات حاملة ويمكن توصيل وحدات مولد الإشارة SGT100A لتوفير ما يصل إلى ثمانية مسارات للترددات اللاسلكية.

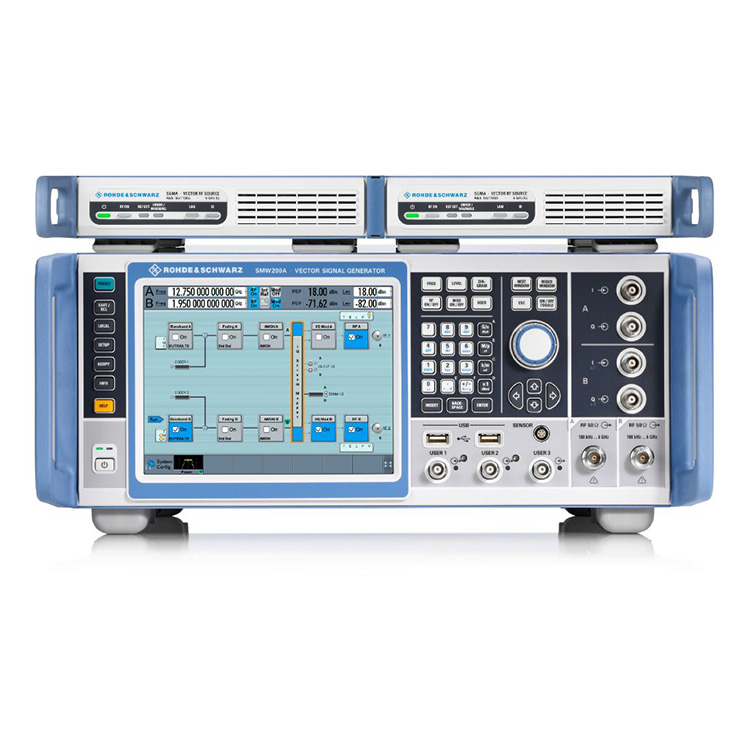

R&S®SZU100A ثنائي المسار مع ست وحدات مولد إشارة R&S®SGT100A يتم تشغيلها من R&S®SZU100A؛
تعرض وظيفة الرسومات R&S®SZU100A المدمجة الإشارات المولدة في الوقت الفعلي. يمكن للمستخدم تحديد نوع العرض، على سبيل المثال. I/Q مقابل الوقت أو طيف التردد أو الرسم البياني المتجه أو CCDF. يوفر R&S®SZU100A أيضًا مسجل ماكرو SCPI مع منشئ التعليمات البرمجية، والذي يسجل جميع خطوات التشغيل اليدوية لإنشاء ملف بتسلسل أوامر عن بعد. يتم توفير قوالب التعليمات البرمجية المتكاملة لإنشاء تعليمات برمجية قابلة للتنفيذ مباشرة لـ MATLAB® أو CVI أو Python.
تعد مراقبة الإشارات الرسومية في الوقت الفعلي مفيدة للغاية عند إنشاء إشارات معقدة.
معايير الاتصالات اللاسلكية
تتبع المغلف في الوقت الحقيقي
محاكاة النظم العالمية لسواتل الملاحة
محاكاة الرادار
