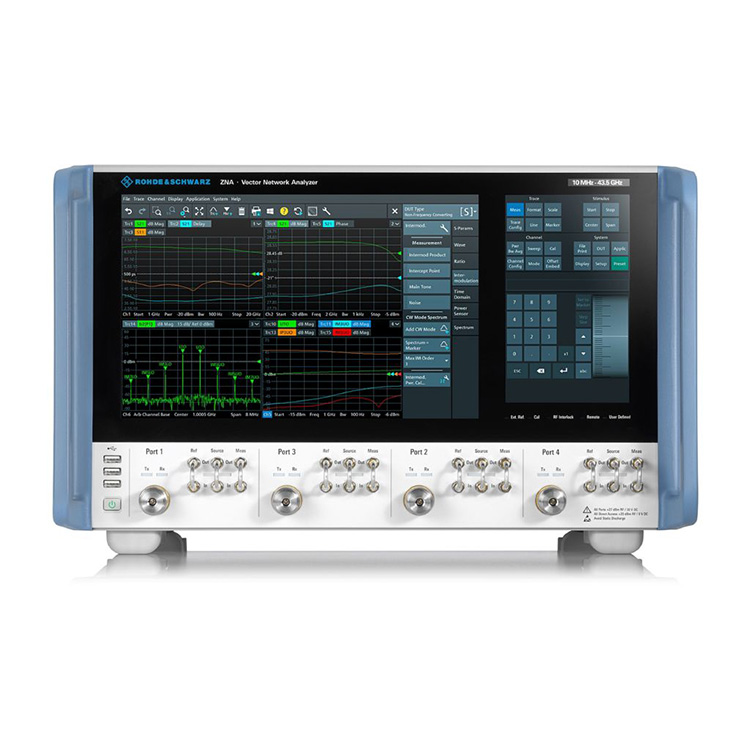

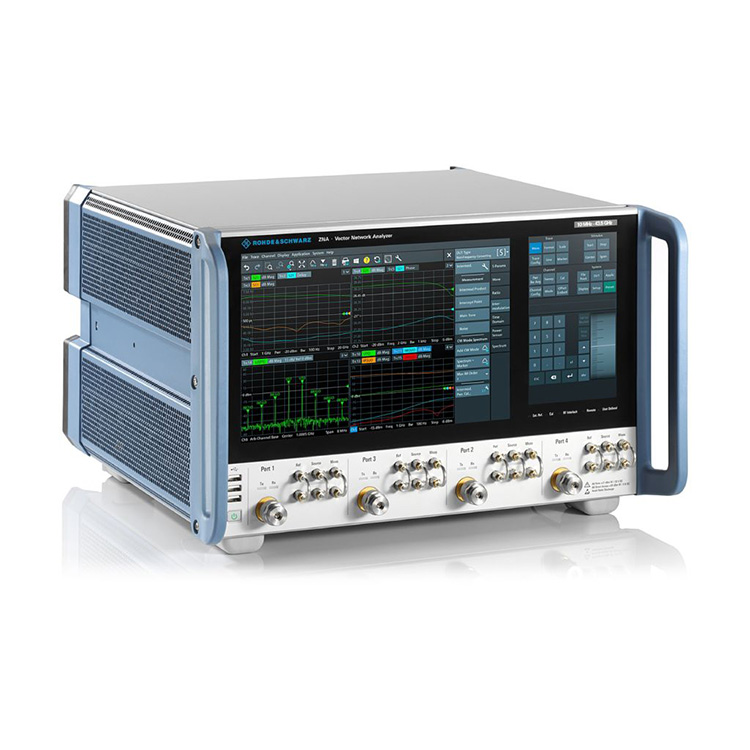

فيما يلي مقدمة لمحللات شبكة المتجهات R&S ZNA26 عالية الجودة، على أمل مساعدتك على فهمها بشكل أفضل. تُعد محللات شبكة المتجهات R&S®ZNA السلسلة المتطورة من محفظة R&S VNA: يتم دمج أداء التردد اللاسلكي الممتاز مع مجموعة واسعة من ميزات البرامج ومفهوم الأجهزة الفريد.
| عارضات ازياء | الموانئ | تكرار | الموصلات |
| آر آند إس®ZNA26 رقم الطلب 1332.4500.22 |
2 منافذ | 10 ميجا هرتز إلى 26.5 جيجا هرتز | 3.5 ملم (م) |
| آر آند إس®ZNA26 رقم الطلب 1332.4500.26 |
4 منافذ | 10 ميجا هرتز إلى 26.5 جيجا هرتز | 3.5 ملم (م) |
10 ميجا هرتز إلى 26.5/43.5/50/67 جيجا هرتز (R&S®ZNA26/43/50/67)
يتوفر نموذجان أو أربعة منافذ
أداء ممتاز للترددات اللاسلكية
ما يصل إلى أربعة مصادر متكاملة
عملية اللمس فقط فريدة وبديهية
أداء عالي وسرعة عالية لمهام القياس المتقدمة
قياسات دقيقة على المكونات النشطة والسلبية
نطاق ديناميكي واسع لتمييز حتى الأجهزة عالية الحجب قيد الاختبار
ثبات ممتاز، وضوضاء منخفضة، وبيانات نظام أولية رائعة لتحقيق موثوقية عالية
دقة عالية مناسبة أيضًا لتطبيقات القياس
نطاق واسع لمسح الطاقة
R&S®ZNA43 مزود بأربعة منافذ وإمكانية الوصول المباشر إلى القناة
نظام قياس قوي وعالمي
وصول اختياري مباشر للقناة للنطاق الديناميكي الواسع وإعدادات الاختبار الخارجية وتكامل النظام
ما يصل إلى أربعة مصادر داخلية متماسكة الطور لتحقيق مرونة عالية وأوقات مسح قصيرة
ما يصل إلى اثنين من وحدات LO لجهاز الاستقبال الداخلي لإجراء قياسات سريعة للخلاط مع ضوضاء منخفضة
ما يصل إلى ثمانية أجهزة استقبال مستقلة لإجراء قياسات موثوقة للطور متعدد القنوات
ما يصل إلى أربعة معدلات نبض داخلية ومولدات نبض
مخففات خطوة المصدر والمستقبل الاختيارية لتوسيع نطاق الطاقة القابل للاستخدام
قياسات صعبة تكوينها بشكل حدسي
تحليل المجال الزمني والميزات الموسعة مثل مخطط العين لسلامة الإشارة
قياسات الخلاط العددي وقياسات تحويل التردد
قياسات الخلاط المتجه لقياسات الخلاط المتقدمة
قياسات تحويل التردد على الخلاطات/المحولات دون الوصول إلى LO
وضع تحليل الطيف لإجراء تحليل شامل للجهاز قيد الاختبار
حساب عدم اليقين في القياس في الوقت الحقيقي بالإضافة إلى قياس التحقق (أدوات METAS VNA)
عملية بديهية تعتمد على اللمس مع واجهة مستخدم متطورة
شاشتان لمس مستقلتان للتشغيل المريح
عرض المحتوى المحدد من قبل المستخدم (مثل أوامر SCPI) على شاشة أصغر ممكن
عملية فعالة مع إيماءات اللمس المتعدد
تكوين مجاني للقنوات والرسوم البيانية مع السحب والإفلات
نهج يركز على DUT ويتكيف مع متطلبات المستخدم ويحسن الإعدادات
ميزات تقييم واسعة النطاق للتحليل التفصيلي لآثار القياس
قدرات قياس متقدمة
تمديد تردد يصل إلى 1.1 هرتز مع عائلات المحولات R&S®ZVA-Z وR&S®ZC.
ملحقات مختلفة للمعايرة والتحقق والقياسات المختلفة
مجموعات المعايرة والتحقق الميكانيكية
وحدات المعايرة التلقائية
وحدات المعايرة المضمنة لتحديث بيانات المعايرة في الموقع
كابلات الاختبار
الشدات عزم الدوران
دعم عائلة مستشعرات الطاقة R&S®NRP
وحدة المعايرة التلقائية ومستشعر الطاقة وخلاط المعايرة.
