يمكنك أن تطمئن إلى شراء أجهزة تحليل شبكة المتجهات R&S ZNB26 المخصصة منا. أوقات اكتساح قصيرة تبلغ 4 مللي ثانية مقابل 401 نقطة.
| عارضات ازياء | الموانئ | تكرار | موصلات |
| آر آند إس®ZNB26 رقم الطلب 1334.3330.63 |
2 | 26.5 جيجا هرتز | 2.92 ملم (م) |
| آر آند إس®ZNB26 رقم الطلب 1334.3330.65 |
4 | 26.5 جيجا هرتز | 2.92 ملم (م) |
نطاق التردد من 9 كيلو هرتز إلى 43.5 جيجا هرتز
منفذين أو أربعة
نطاق ديناميكي واسع يصل إلى 140 ديسيبل
أوقات اكتساح قصيرة تبلغ 4 مللي ثانية مقابل 401 نقطة
نطاق واسع لاكتساح الطاقة يصل إلى 98 ديسيبل
مصممة لتلبية أعلى المعايير
يمكنك أن تطمئن إلى شراء أجهزة تحليل شبكة المتجهات R&S ZNB26 المخصصة منا. تجمع أجهزة الاستقبال R&S®ZNB بين قدرة التعامل مع الطاقة العالية والحساسية العالية والضوضاء المنخفضة. تحتوي الوحدة الأساسية R&S®ZNB عادةً على نطاق ديناميكي يبلغ 140 ديسيبل. يعمل خيار R&S®ZNB8-B5x على توسيع النطاق الديناميكي إلى ما يصل إلى 150 ديسيبل للقياسات بين المنافذ. يقيس المحلل معلمات S ذات الحجم المنخفض للغاية وانجرافات الطور عادة أقل من 0.01 ديسيبل/درجة مئوية و0.15 درجة/درجة مئوية.
يسمح R&S®ZNB المعاير بإجراء قياسات دقيقة على مدار عدة أيام دون إعادة المعايرة.

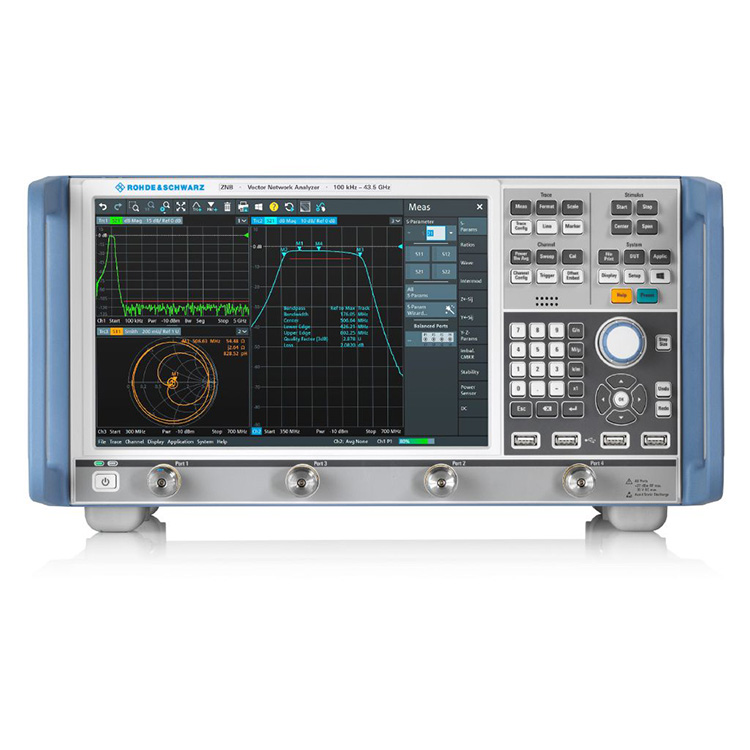

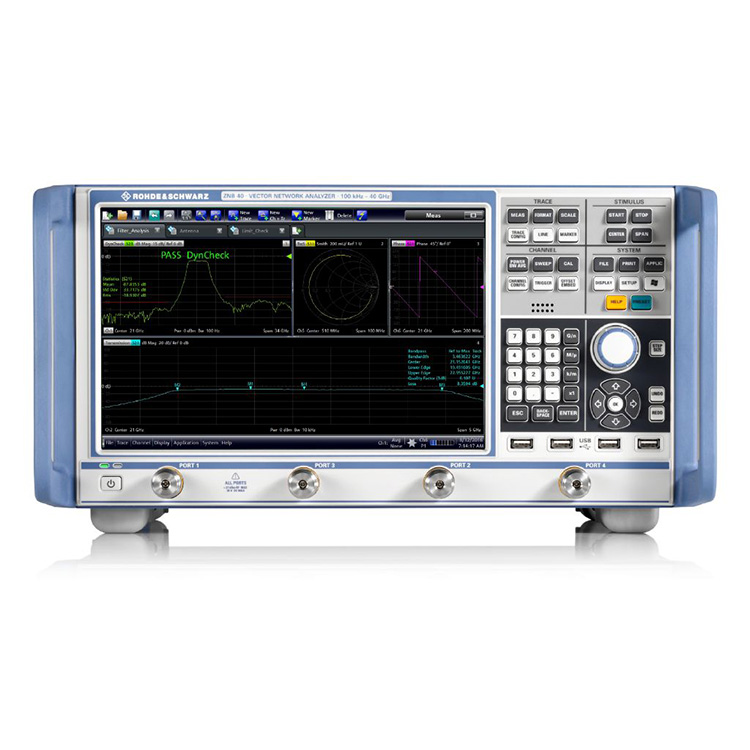

R&S®ZNB40 بأربعة منافذ.
توصيف مناسب لمكونات الترددات اللاسلكية النشطة والسلبية
يوفر R&S®ZNB العديد من الميزات والخيارات بما في ذلك ميزات التضمين/التفكيك، ومعلمات S ذات الوضع المختلط لتوصيف DUT المتوازن ومعلمات S المعاد تعريفها لتكوين إعداد اختبار مرن. تتوفر أيضًا خيارات قياس المجال الزمني مع مخططات العين وقياسات تحويل التردد ومولدين داخليين مستقلين.
قياسات سريعة وسهولة التحكم في المكونات الخارجية
تمنح أوقات التثبيت السريعة للمركب فترات قياس قصيرة جدًا لـ R&S®ZNB. تتيح عروض النطاق الترددي IF الكبيرة أوقات أخذ العينات السريعة. كما أنه يوفر معالجة بيانات عالية السرعة للشاشة ونقل سريع لبيانات LAN أو IEC/IEEE إلى وحدة التحكم. تعمل ميزات مثل المسح المجزأ على تحسين أوقات القياس. يمكن التحكم بسهولة في الوحدات أو الأجزاء الخارجية من خلال واجهات التحكم المتكاملة مثل RFFE GPIO وGPIB والإدخال/الإخراج للمعالج.
قائمة لتكوين واجهة RFFE GPIO.
قياسات تصل إلى 48 منفذًا
يعد R&S®ZNB مع مصفوفات المحولات المختلفة حلاً شاملاً للقياسات المعقدة على الوحدات التي تحتوي على ما يصل إلى 48 منفذًا. تقدم المصفوفات من Rohde & Schwarz قياسات العارضة الكاملة لتحديد جميع معلمات S لـ DUT متعدد المنافذ. تتيح وحدات المعايرة التلقائية التي تحتوي على ما يصل إلى 24 منفذًا معايرة الإعداد السريعة والدقيقة.
R&S®ZNB مع مصفوفتي مفاتيح R&S®ZN-Z84.
ملحقات مختلفة للمعايرة والتحقق والقياسات المختلفة
مجموعات المعايرة والتحقق الميكانيكية
وحدات المعايرة التلقائية
كابلات الاختبار
الشدات عزم الدوران
يدعم عائلة مستشعرات الطاقة R&S®NRP
وأكثر بكثير
