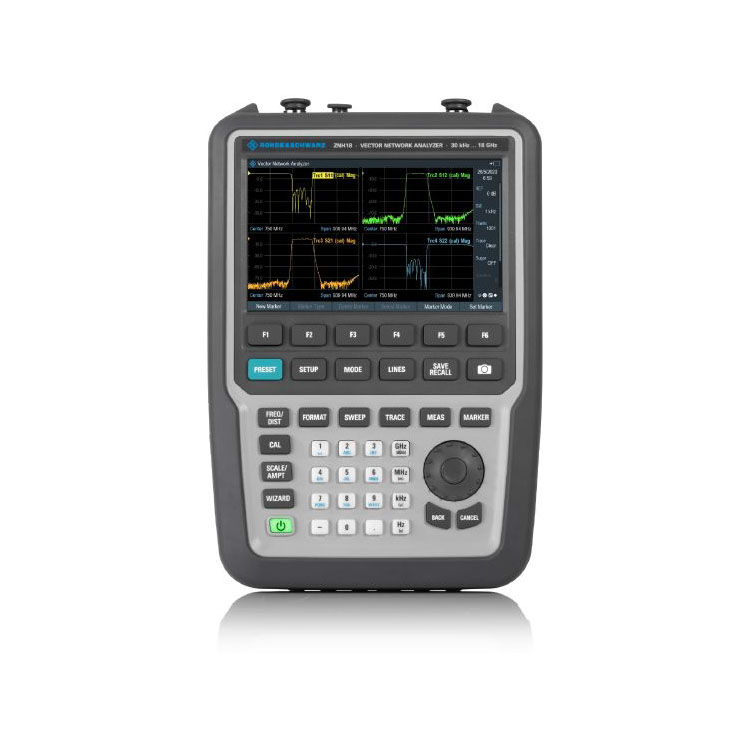

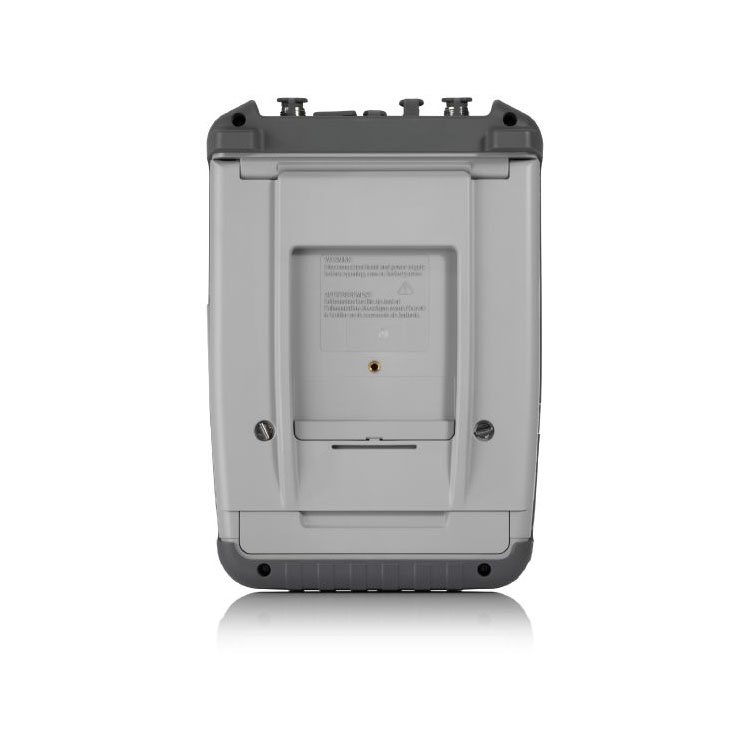

R&S ZNH4 محلل شبكة المتجهات المحمولة

R&S ZNH4 محلل شبكة المتجهات المحمولة

مفتاح الحقائق

نطاق التردد من 30 كيلو هرتز إلى 4/8/18/26.5 جيجا هرتز

قياس الكابل والهوائي أحادي المنفذ باستخدام الأداة الأساسية

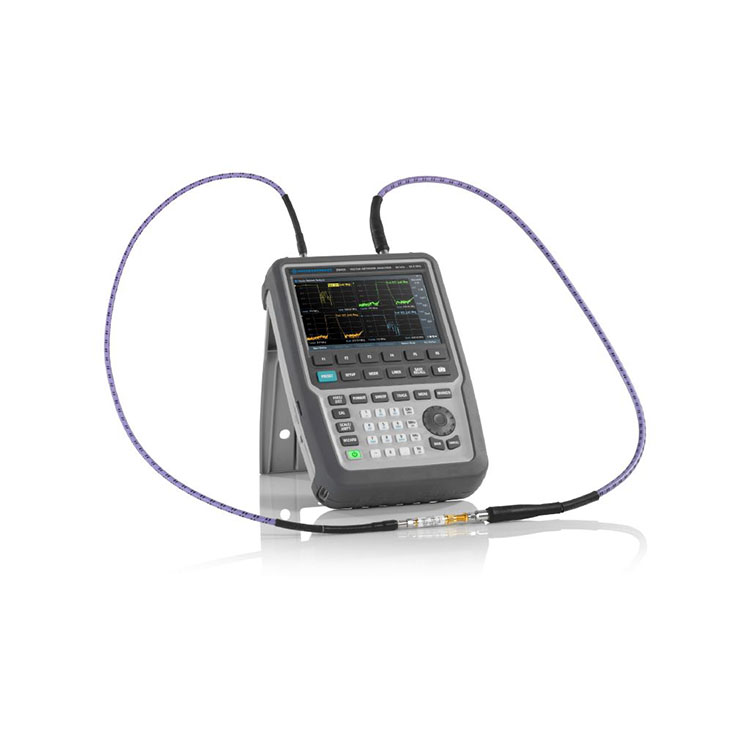

قياس المعلمة S (S11، S12، S21، S22) باستخدام الأداة الأساسية

نطاق ديناميكي قدره 100 ديسيبل (نموذجي) لقياسات عزل المرشح والهوائي

شاشة غير عاكسة، عامل شكل صغير، غلاف متين (IP51)

أربعة بنية الاستقبال

توفر بنية التردد اللاسلكي المتطورة إمكانية الوصول إلى أحدث أنواع المعايرة

باعتبارنا الشركة المصنعة المحترفة، نود أن نقدم لك محلل شبكة المتجهات المحمول R&S ZNH4 عالي الجودة. تتكون بنية أجهزة الاستقبال الأربعة من أجهزة استقبال مرجعية مخصصة وأجهزة استقبال اختبار في كل من المنفذ 1 والمنفذ 2. وهذا يسمح لـ R&S®ZNH بدعم أنواع المعايرة الأكثر تقدمًا مثل المعايرة غير المعروفة والمفتوحة والقصيرة والمطابقة (UOSM). تعد هذه المعايرة مفيدة لـ DUTs ذات أنواع مختلفة من موصلات الإدخال والإخراج في منافذ الاختبار.

بنية رباعية الاستقبال

الحد الأدنى من التبديل بين المنفذين والمعايرة المتطورة مثل UOSM

قوة مدمجة

أداء التردد اللاسلكي المتميز في شكل عامل صغير

إن قابلية النقل والمساحة الصغيرة لجهاز R&S®ZNH تجعله مثاليًا للقياسات الميدانية.

يوفر R&S®ZNH أيضًا أداءً عاليًا مع الميزات التالية:

نطاق تردد واسع من 30 كيلو هرتز إلى 4/8/18/26.5 جيجا هرتز لدعم مجموعة واسعة من التطبيقات

نطاق ديناميكي عالي يصل إلى 100 ديسيبل (نوع) لقياس الاختلافات الكبيرة في المستوى

دقيقة للغاية بفضل حجم الضوضاء المنخفض (RMS) الذي يتراوح من 0.0015 ديسيبل إلى 0.0040 ديسيبل (النوع) ومرحلة الضوضاء المنخفضة الأثر (RMS) التي تتراوح من 0.02 درجة إلى 0.04 درجة (النوع)

مخفف خطوة جهاز الاستقبال المدمج في كلا المنفذين، وهو قابل للتعديل بخطوات 5 ديسيبل من 0 ديسيبل إلى 15 ديسيبل

مخفف خطوة المتلقي

يزيد من خطية نطاق طاقة إدخال المنفذ، مما يحمي المحلل من التحميل الزائد.

بسيطة للعمل

شاشة لمس متعددة وجهاز تحكم عن بعد ومعالج قياس للحصول على أفضل تجربة للمستخدم

توفر شاشة اللمس المتعددة وظيفة الضغط للتكبير القياسية المتوفرة على الهواتف الذكية. يدعم R&S®ZNH إيماءات التحكم النموذجية بالهاتف، مما يساعد المستخدمين على الشعور وكأنهم في المنزل. حتى إذا لم يتمكن المشغلون من الوصول إلى الجهاز مباشرة، تتوفر تطبيقات مجانية للتحكم عن بعد لأجهزة الكمبيوتر الشخصية وأجهزة Android وiOS للتشغيل السلس. علاوة على ذلك، يساعد معالج القياس على تبسيط القياسات باستخدام تسلسلات الاختبار الآلي، مما يؤدي إلى تسريع عملية الاختبار وتقليل احتمالية الخطأ البشري.

وظيفة اللمس المتعدد

الشاشة التي تعمل باللمس بالسعة؛ عملية بديهية ولا حاجة لمعايرة العرض.

تكوين بسيط

إعداد بسيط وسريع مع قائمة نظرة عامة على التكوين

يحتوي R&S®ZNH على مفاتيح ومقبض دوار بالإضافة إلى أدوات تحكم تعمل باللمس. المفاتيح كبيرة ومتباعدة بشكل جيد، مما يتيح سهولة التشغيل عند ارتداء القفازات.

توفر شاشة اللمس السعوية نوعًا جديدًا من تجربة المستخدم:

التفاعل مباشرة مع العناصر الموجودة على الشاشة

الوصول إلى القوائم بسرعة

تغيير التردد والامتداد

إضافة/نقل/حذف العلامات

و اكثر

تعمل قائمة النظرة العامة على التكوين على تقليل الخطوات المطلوبة لتكوين إعدادات القياس، مما يتيح الإعداد السريع.

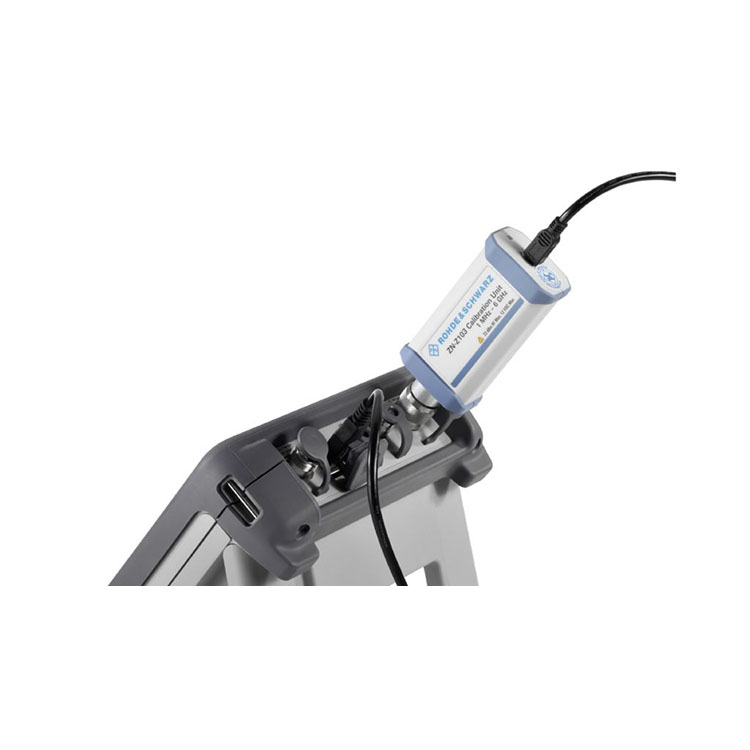

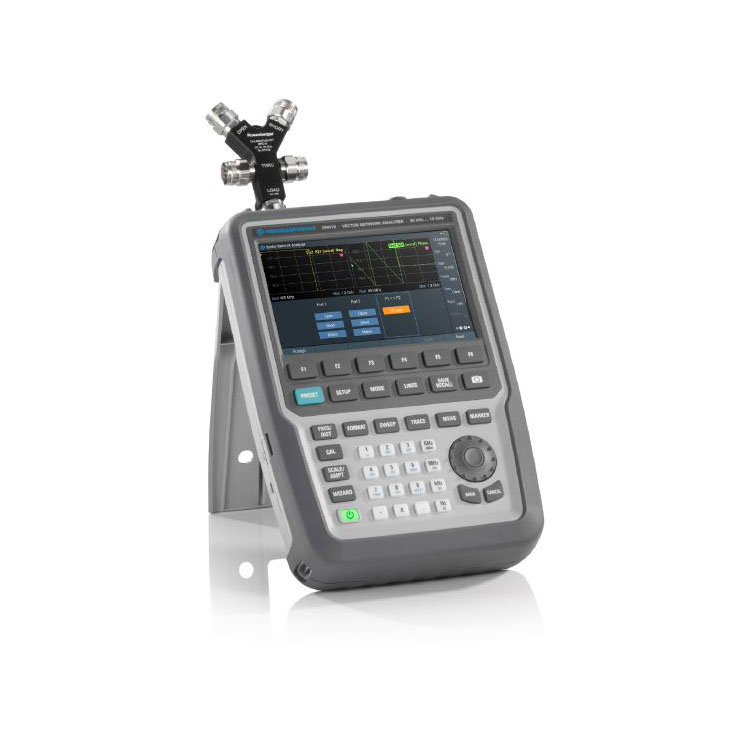

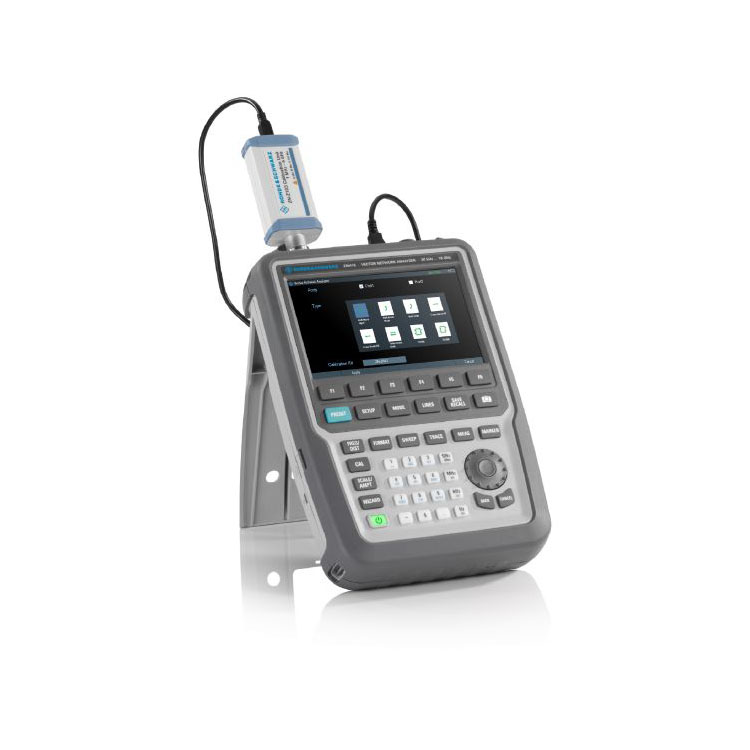

معايرة مرنة

توفر تسلسلات المعايرة المحددة من قبل المستخدم نهجًا مرنًا.

بسيطة لإضافة قيمة

ميزات قياسية شاملة وترتيب خيارات بسيط

تتضمن الوحدة الأساسية R&S®ZNH ما يلي:

قياسات المسافة إلى الخطأ

قياسات فقدان الكابل بمنفذ واحد

قياس الانعكاس

قياس الإرسال

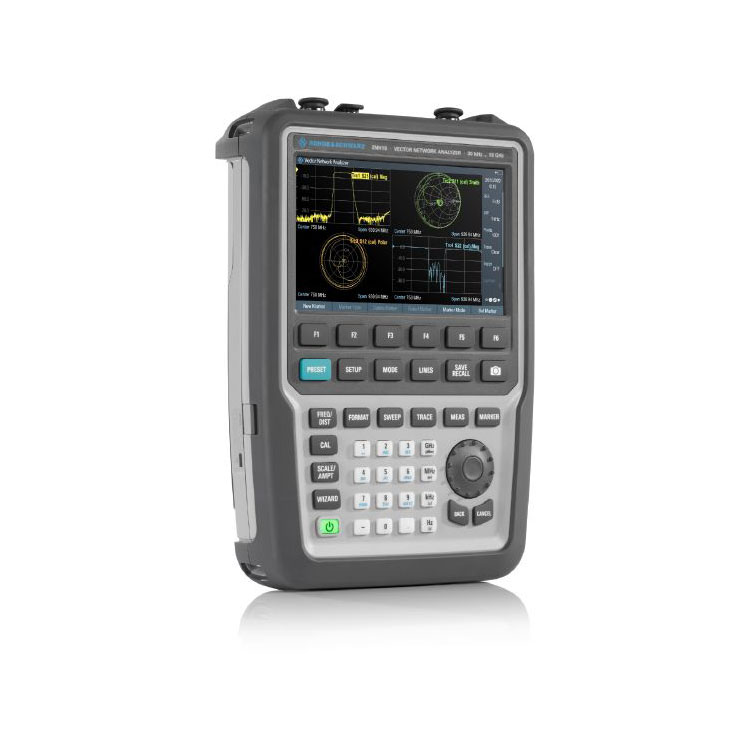

أربع معلمات S (S₁₁، س₁₂، س₂₁، س₂₂)

عند الحاجة إلى وظائف إضافية، يكون من السهل طلب الخيارات. يمكن طلب جميع الخيارات بشفافية واستقلالية، مما يعني عدم وجود تكاليف مخفية وعدم وجود أي ارتباك عند الطلب.

الإعداد السريع لعرض المعلمة S بالتنسيق المطلوب.

يتم توفير أربعة قياسات لمعلمة S بشكل قياسي.
