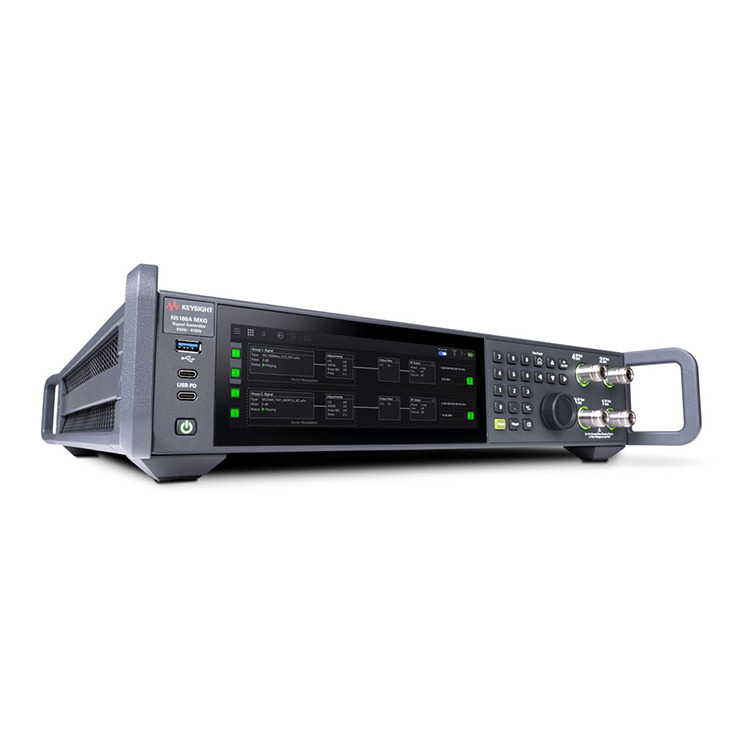

مولد إشارة ناقل مدمج رباعي القنوات قادر على توليد إشارة تصل إلى 8.5 جيجا هرتز مع 960 ميجا هرتز من عرض نطاق التعديل لكل قناة
تتطلب التقنيات المتطورة في الاتصالات اللاسلكية وتطبيقات الدفاع الجوي تغطية تردد أعلى باستخدام أنظمة تعديل معقدة مثل المدخلات والمخرجات المتعددة (MIMO)، وتكوين الحزم، وتعدد الإرسال لزيادة إنتاجية البيانات إلى أقصى حد. يوفر مولد إشارة المتجهات MXG نتائج متسقة وقابلة للتكرار مثالية لاختبار القنوات المتعددة واسعة النطاق. تستخدم الدوائر المتكاملة (ASICs) المخصصة لتطبيقات DAC الخاصة بـ MXG التوليف الرقمي المباشر (DDS) لتقديم إشارات دقيقة لتقليل التشوه وتلبية المعايير المتطورة لتصميم المكونات والوحدة.

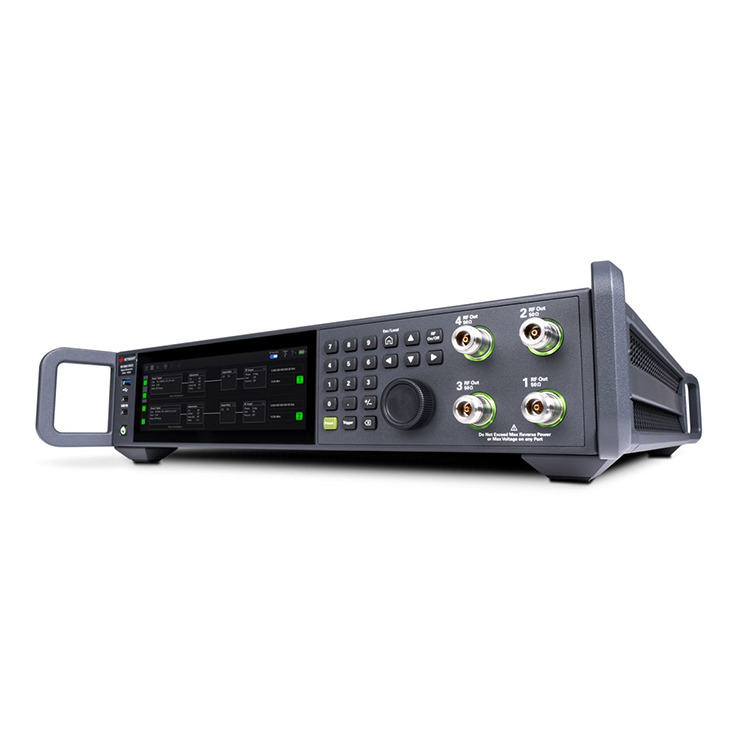

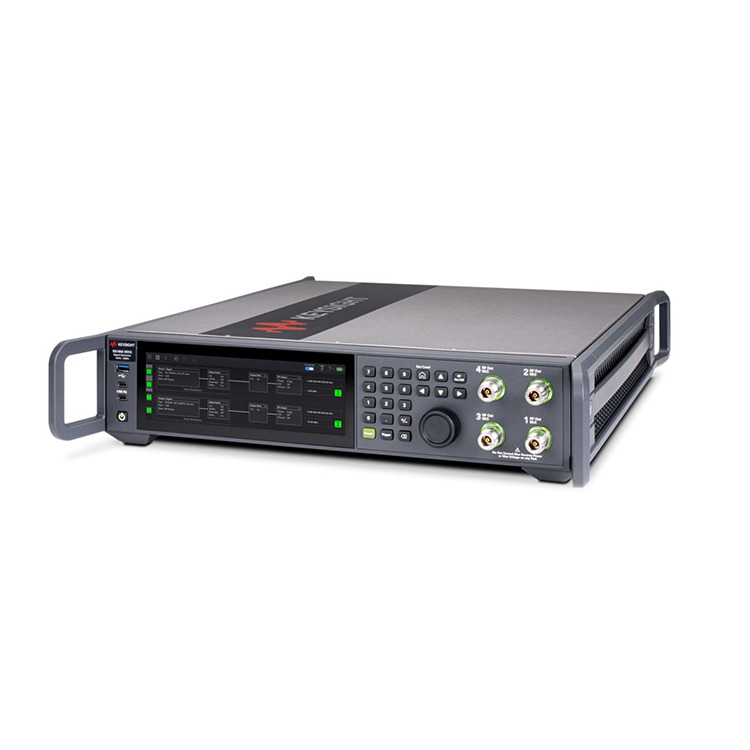

يدعم محاكاة اتصالات الراديو العسكرية واختبار MIMO مع 4 مخرجات فريدة في صندوق 2U.
يغطي نطاق التردد من 9 كيلو هرتز إلى 8.5 جيجا هرتز مع أفضل EVM وACPR وضوضاء الطور.
يوفر عرض النطاق الترددي لتعديل التردد اللاسلكي 960 ميجاهرتز باستخدام تقنية DDS.
يزيد من دقة الاختبار واستجابة التردد باستخدام مقياس الانعكاس المدمج.

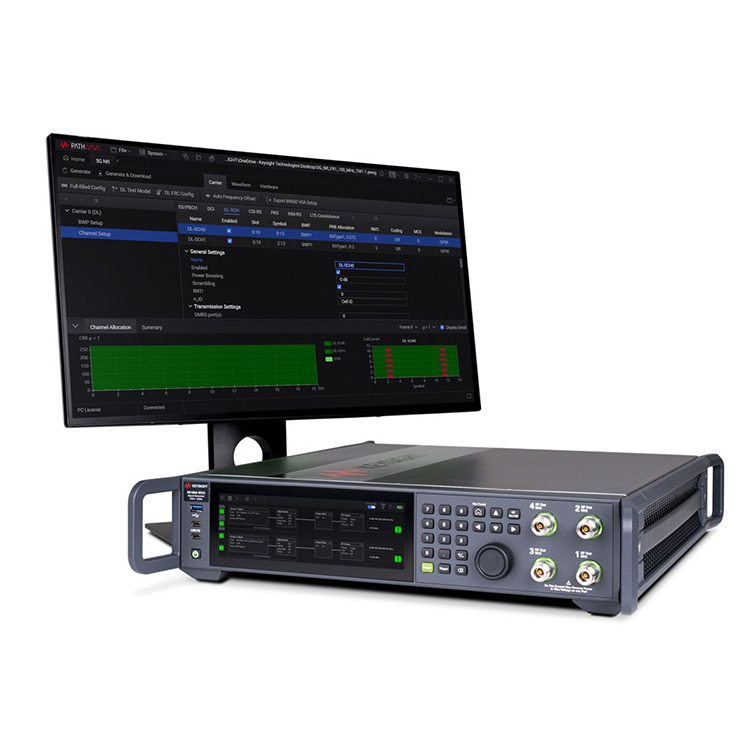

يولد إشارات لاسلكية قائمة على المعايير باستخدام برنامج توليد إشارة Keysight PathWave.
يتيح الوصول السريع إلى فريق متخصص من مهندسي الدعم الفني KeysightCare.
| خيارات النطاق الترددي: | 250 ميجا هرتز 500 ميجا هرتز 960 ميجا هرتز |
| وضع مولد النطاق الأساسي: | تشغيل الموجي |
| شكل عامل: | الفوق |
| تكرار: | 9 كيلو هرتز إلى 8.5 جيجا هرتز |
| خيارات التردد: | 3 جيجا هرتز 6 جيجا هرتز 8.5 جيجا هرتز |
| التوافقيات عند 1 جيجا هرتز: | -35 ديسيبل (قياس) |
| غير التوافقيات عند 1 جيجا هرتز: | -85 ديسيبل (قياس) |
| طاقة الخرج عند 1 جيجا هرتز: | +27 ديسيبل (قياس) |
| مستوى الأداء: | ◆◆◆◆◇◇ |
| ضوضاء الطور عند 1 جيجا هرتز (إزاحة 20 كيلو هرتز): | -147 ديسيبل سي/هرتز (إزاحة 10 كيلوهرتز) (قياس) |
| وضع الاجتياح: | غير متاح |
| يكتب: | المتجه |
| ذاكرة تشغيل الموجي: | 2048 مسا |
