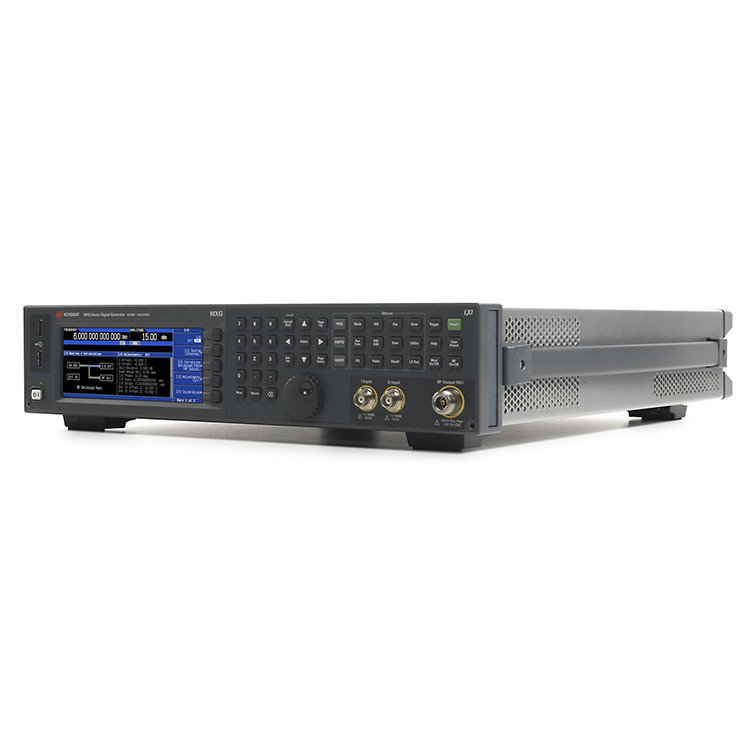

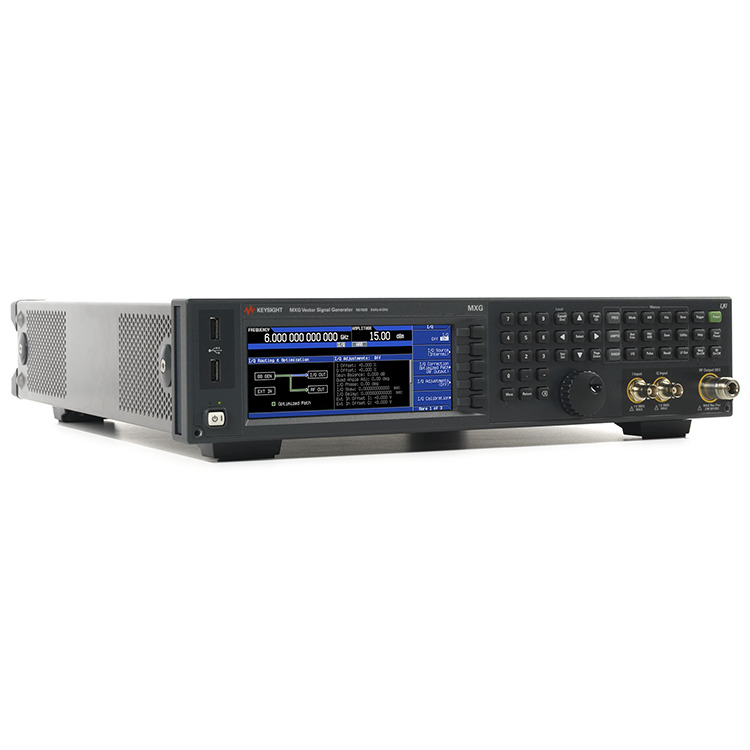

تم ضبط مولدات الإشارة عالية الأداء N5182B MXG X-Series RF لتكون "جهاز الإرسال الذهبي" في البحث والتطوير مع تغطية تردد من 9 كيلو هرتز إلى 6 جيجا هرتز. يمكنك محاكاة إشارات العالم الحقيقي بإمكانيات الوقت الفعلي باستخدام برنامج Signal Studio.
9 كيلو هرتز - 3 جيجا هرتز MXG Vector مولد إشارة عالي الأداء
توفر مولدات إشارات MXG وEXG التناظرية والمتجهة Keysight N5182B أداءً لا مثيل له في خمس فئات رئيسية: ضوضاء الطور والنقاء الطيفي وعرض النطاق الترددي وEVM وACPR وطاقة الإخراج.
إجراء اختبار جهاز الاستقبال المتقدم المتوافق مع أحدث المعايير باستخدام برنامج MXG أو EXG وSignal Studio: تحديد معلمات الإشارة، ونقلها إلى الجهاز، واستخدام الحلقة المغلقة أو التحكم التفاعلي أثناء توليد الإشارة.
ارتقِ بتصميماتك إلى أقصى حدودها بفضل أداء الأجهزة المتميز، بما في ذلك ضوضاء الطور التي لا مثيل لها والخصائص الزائفة.
قم بتشغيل مضخمات الطاقة وتميز السلوك غير الخطي باستخدام نسبة طاقة القناة المجاورة (ACPR) وطاقة الخرج الرائدة في الصناعة.
اختبر الأجهزة ذات النطاق العريض مع عرض نطاق ترددي للترددات اللاسلكية يبلغ 160 ميجاهرتز معادل للمصنع.
يمكنك تقليل الوقت المستغرق في إنشاء الإشارة باستخدام برنامج PathWave Signal Generation، بما في ذلك LTE، وWLAN، وGNSS.
يمكنك خفض تكلفة الملكية من خلال دورات كال لمدة 3 سنوات وحلول شاملة للصيانة الذاتية.
المواصفات الرئيسية
نطاقات التردد: 9 كيلو هرتز إلى 6 جيجا هرتز
ضوضاء الطور عند 1 جيجاهرتز، إزاحة 20 كيلوهرتز: -146 ديسيبل/هرتز
زائف عند 1 جيجاهرتز (غير متناغم): –96 ديسيبل
طاقة الخرج عند 1 جيجاهرتز: +27 ديسيبل مللي واط
ACPR (متجه) W-CDMA 64 DPCH: –73 ديسيبل
EVM (متجه) 802.11ac/LTE: 0.4 بالمئة
عرض النطاق الترددي (المتجه): 160 ميجا هرتز
الذاكرة الموجية التعسفية (المتجهة): 1024 مللي أمبير
ما يحتويه:
ضوضاء المرحلة القياسية
طاقة الخرج القياسية: +18 ديسيبل ميلي واط
المخفف الإلكتروني
توليد إشارة CW
المغير المتجه (I/Q).
حماية من الطاقة العكسية بقدرة 50 واط
سلك الطاقة الخاص بكل بلد
مجموعة الوثائق (قرص مضغوط)
| تكرار | 9 كيلو هرتز - 40 جيجا هرتز |
| ضوضاء الطور عند 1 جيجا هرتز (إزاحة 20 كيلو هرتز) | -146 ديسيبل/هرتز |
| تبديل التردد | <= 600 لنا |
| تعديل معدل الذكاء BW (داخلي/خارجي) | ما يصل إلى 960 ميجا هرتز |
| أنواع التعديل المتاحة | صباحا، FM، مساء، نبض |
